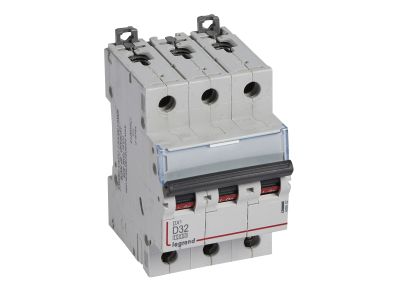

Wyłącznik nadprądowy S313 3P D 32A 10000A serii DX3 | 409502 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 (numer katalogowy 409502) to trójbiegunowy wyłącznik o charakterystyce D i prądzie znamionowym 32 A, przystosowany do napięcia 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia skuteczne odłączanie zwarć w instalacjach o dużych prądach rozruchowych. Zajmuje 3 moduły (52,5 mm) na szynie TH35, co ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 32 A, charakterystyka D: umożliwia bezpieczne zabezpieczenie obwodów z silnikami i transformatorami, w których występują wysokie prądy rozruchowe, bez ryzyka zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): gwarantuje niezawodną ochronę przed skutkami zwarć nawet w wymagających instalacjach przemysłowych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: rozszerza funkcjonalność wyłącznika o sygnalizację i zdalne sterowanie, dostosowując go do potrzeb automatyki.
• Przyłączanie szynami grzebieniowymi lub sztyftowymi: skraca czas montażu i zapewnia estetyczne oraz niezawodne połączenia w rozdzielnicy.
• Kompatybilność z blokami różnicowoprądowymi oraz systemem HX3 (do 125 A): umożliwia tworzenie zintegrowanych układów zabezpieczeń w ramach Systemu Optymalnego Rozdziału Energii.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, co potwierdza jego zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S313 jest przeznaczony do zabezpieczania obwodów, w których występują duże prądy rozruchowe – typowo w instalacjach przemysłowych i energetycznych.

• Zabezpieczanie obwodów silników elektrycznych oddziałujących na ciężkie odbiorniki (np. sprężarki, pompy, prasy).
• Ochrona obwodów transformatorów i urządzeń z dużymi prądami magnesującymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych oraz komercyjnych.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) przy budowie rozległych instalacji modułowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych przepisów. Urządzenie należy instalować na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 32 A oraz warunków zwarciowych. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – nie przekraczaj zalecanych wartości, aby nie uszkodzić obudowy.

FAQ

• Czy wyłącznik S313 można wyposażyć w styki pomocnicze? Tak, seria DX3 oferuje akcesoria w postaci styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów, które można zamontować bezpośrednio na wyłączniku.
• Jaką znamionową zwarciową zdolność łączeniową ma ten model? Dla normy IEC/EN 60898-1 wynosi 10 kA, a dla IEC/EN 60947-2 – 16 kA (przy napięciu 230/400 V~).
• Czy wyłącznik jest kompatybilny z blokami różnicowoprądowymi? Tak, istnieje możliwość przyłączania bloków różnicowoprądowych z serii DX3, co pozwala na budowę kompaktowych rozłączników ochronnych.
