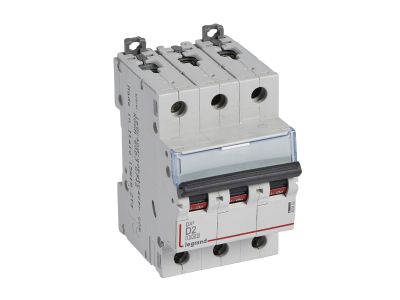

Wyłącznik nadprądowy S313 3P D 2A 10000A serii DX3 | 409492 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii DX3 (symbol 409492) o trzech biegunach, charakterystyce D i prądzie znamionowym 2 A to rozwiązanie do ochrony obwodów o wysokim prądzie rozruchowym, np. silników czy transformatorów. Znamionowa zwarciowa zdolność łączeniowa 10000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia skuteczne wyłączanie zwarć. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Charakterystyka D: Opóźnione wyzwalanie – idealna do obwodów z dużym prądem rozruchu (silniki, transformatory), minimalizuje ryzyko niepotrzebnych wyłączeń.
• Prąd znamionowy 2 A: Precyzyjna ochrona przed przeciążeniem i zwarciem w obwodach o małym obciążeniu, zgodna z parametrami instalacji.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A / 16 kA: Wysoka odporność na prądy zwarciowe – bezpieczeństwo instalacji i urządzeń nawet w trudnych warunkach sieci.
• Montaż na szynie TH35: Szybki i stabilny montaż w standardowych rozdzielnicach modułowych, zgodny z systemem DIN.
• Możliwość rozbudowy: Opcjonalne styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy z serii DX3, a także przyłączanie bloków różnicowoprądowych – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, potwierdzając jego bezpieczeństwo i parametry techniczne. Posiada certyfikat CE.

Zastosowanie

Wyłącznik S313 3P D 2A przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie tam, gdzie występują duże prądy rozruchowe.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów
• Zabezpieczenie transformatorów sterowniczych i zasilaczy impulsowych
• Stosowany w rozdzielnicach głównych i podrzędnych budynków przemysłowych i użyteczności publicznej
• W systemach automatyki budynkowej jako element zabezpieczenia obwodów sterowania

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (35 mm) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z normami do prądu znamionowego 2 A oraz obciążalności długotrwałej. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszczalne jest stosowanie szyn grzebieniowych oraz szyn sztyftowych do łączenia faz.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka D – opóźnione wyzwalanie, przeznaczona do obwodów z dużym prądem rozruchowym (np. silniki, transformatory). Wyłącza przy przeciążeniu w przedziale 10-20 krotności prądu znamionowego.
• Jaką zdolność zwarciową ma wyłącznik S313 2A? Zgodnie z normą IEC/EN 60898-1: 10000 A (10 kA) przy 230/400 V~. Zgodnie z normą IEC/EN 60947-2: 16 kA przy 230/400 V~.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, wyłącznik S313 umożliwia przyłączenie dedykowanych bloków różnicowoprądowych z serii DX3, co pozwala na uzyskanie funkcji wyłącznika instalacyjnego z ochroną różnicową.
