Wyłącznik nadprądowy S313 3P D 25A 10000A serii DX3 | 409501 Legrand

Opis i Kluczowe Cechy

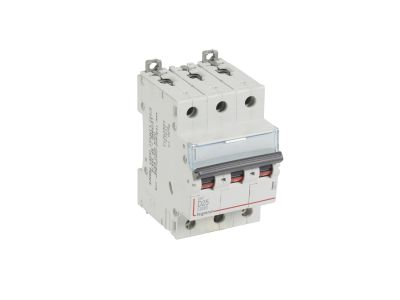

Wyłącznik nadprądowy S313 serii DX3 (indeks 409501) to trójbiegunowy aparat modułowy o charakterystyce D, prądzie znamionowym 25 A i znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Przeznaczony do montażu na szynie TH35, kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A.

• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): pewne wyłączanie prądów zwarciowych w warunkach przemysłowych i budynkowych.
• Charakterystyka D: opóźnione wyzwalanie przy prądzie 10–20 krotności prądu znamionowego – idealna do zabezpieczania silników, transformatorów i innych odbiorników o wysokim prądzie rozruchowym.
• Prąd znamionowy 25 A: bezpieczna praca w obwodach o umiarkowanym obciążeniu, z marginesem dla typowych zastosowań.
• Szerokość 3 modułów (52,5 mm): kompaktowa obudowa ułatwiająca zagęszczenie aparatury w rozdzielnicy.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza certyfikacja CE. Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A zapewnia pełną integrację z nowoczesnymi rozdzielnicami.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S313 sprawdza się w obwodach, gdzie występują duże prądy rozruchowe oraz wymagane jest selektywne wyłączanie.

• Zabezpieczanie silników elektrycznych, transformatorów i dławików w instalacjach przemysłowych.
• Ochrona obwodów gniazd wtyczkowych i odbiorników o charakterze indukcyjnym w budynkach użyteczności publicznej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przed zwarciem i przeciążeniem.
• Integracja z systemem HX3 do 125 A w rozdzielnicach o optymalnym rozdziałem energii.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie montażowej TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed ponownym załączeniem. Przekrój przewodów dobrać do prądu znamionowego 25 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i działanie mechanizmu załączającego.

FAQ

• Jaka jest charakterystyka wyzwalania w tym wyłączniku? To wyłącznik o charakterystyce D – wyzwalanie termiczne (przeciążeniowe) oraz elektromagnetyczne przy prądzie 10–20 krotności prądu znamionowego. Opóźniona zadziałanie magnetyczne pozwala uniknąć zbędnych wyłączeń podczas rozruchu silników.
• Czy można podłączyć szyny grzebieniowe? Tak, wyłącznik posiada zaciski przystosowane do przyłączania szyn grzebieniowych i sztyftowych, co ułatwia szybkie i bezpieczne łączenie w rozdzielnicy.
• Jaka jest znamionowa zdolność zwarciowa? Według normy IEC/EN 60898-1 wynosi 10 000 A, a według IEC/EN 60947-2 – 16 kA (przy napięciu 230/400 V AC). Oba parametry gwarantują skuteczne wyłączanie prądów zwarciowych w typowych warunkach sieci.
