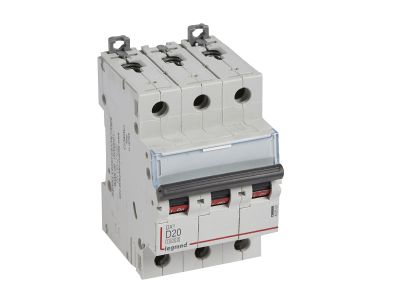

Wyłącznik nadprądowy S313 3P D 20A 10000A serii DX3 | 409500 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 (numer katalogowy 409500) z serii DX3 to trójbiegunowe urządzenie zabezpieczające o charakterystyce D i prądzie znamionowym 20 A, przeznaczone do pracy w sieciach 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (według IEC 60898-1) oraz 16 kA (według IEC 60947-2) zapewnia skuteczną ochronę obwodów przed skutkami zwarć, nawet w instalacjach o podwyższonych wymaganiach. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Charakterystyka D (20 A): Przeznaczona do zabezpieczania obwodów silnikowych, transformatorów i odbiorników o dużych prądach rozruchowych – wyłączenie następuje z opóźnieniem, co zapobiega zbędnym zadziałaniom przy normalnych stanach przejściowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa gwarantuje bezpieczeństwo instalacji i urządzeń nawet w przypadku wystąpienia dużego prądu zwarcia.
• Trójbiegunowy (3P): Ochrona wszystkich trzech faz w sieciach 400 V~, wymagana w obwodach trójfazowych.
• Montaż na szynie TH35 (35 mm): Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z systemem Optymalnego Rozdziału Energii HX3 do 125 A.
• Możliwość rozbudowy akcesoriami serii DX3: Wyposażenie w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczność konfiguracji i dopasowanie do konkretnych potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii DX3 spełnia wymagania norm: IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC 60947-2 (zdolność łączeniowa 16 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S313 doskonale sprawdza się w obwodach, gdzie występują duże prądy rozruchowe oraz potrzeba niezawodnej ochrony przed zwarciem.

• Zabezpieczanie silników elektrycznych – charakterystyka D zapobiega wyłączaniu przy rozruchu.
• Ochrona obwodów transformatorów i dławików – odporny na chwilowe przeciążenia indukcyjne.
• Zastosowanie w rozdzielnicach przemysłowych i budynkowych jako główny wyłącznik trójfazowy.
• Element systemów automatyki budynkowej wymagających selektywności i niezawodności zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz sposób przyłączania szyn grzebieniowych/sztyftowych – według dokumentacji producenta. Nie należy przekraczać dopuszczalnych parametrów pracy.

FAQ

• Czy wyłącznik nadaje się do zabezpieczania silników? Tak, charakterystyka D jest zaprojektowana do obciążeń o wysokim prądzie rozruchowym, typowych dla silników – opóźnione wyłączenie zapobiega zbędnym zadziałaniom.
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 000 A, a według IEC 60947-2 – 16 kA (dla 230/400 V~).
• Czy można rozbudować wyłącznik o dodatkowe akcesoria? Tak, seria DX3 oferuje styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – wszystkie kompatybilne z modelem S313.
