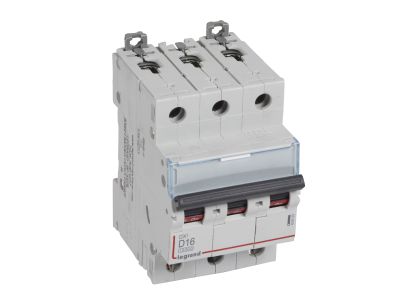

Wyłącznik nadprądowy S313 3P D 16A 10000A serii DX3 | 409499 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii DX3 (indeks 409499) to trójbiegunowe urządzenie ochronne o charakterystyce D, przystosowane do pracy w sieci 400 V~. Prąd znamionowy 16 A gwarantuje bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, a wysoka zdolność zwarciowa – 10 000 A (IEC/EN 60898-1) oraz 16 kA (IEC/EN 60947-2) – skutecznie chroni instalację w przypadku zwarcia. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicy.

• Charakterystyka D (16 A): przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory) – wyłącznik nie wyzwala przypadkowo przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA / 16 kA: niezawodna separacja w razie zwarcia, zgodna z wymaganiami instalacji przemysłowych i budynkowych.
• Montaż na wsporniku TH35 (szyna DIN): szybki i pewny montaż w standardowych rozdzielnicach.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczne dopasowanie do potrzeb instalacji.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: umożliwia uporządkowane i bezpieczne prowadzenie przewodów oraz przyłączanie szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S313 sprawdza się w instalacjach wymagających selektywnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp – urządzeń o dużym prądzie rozruchowym.
• Zabezpieczenie transformatorów i dławików w rozdzielnicach przemysłowych.
• Ochrona linii zasilających w budynkach użyteczności publicznej oraz obiektach komercyjnych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie HX3 – do 125 A prądu całkowitego.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na wsporniku TH35 (szyna DIN) w pozycji pionowej lub poziomej – zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (16 A) i spodziewanego obciążenia. Moment dokręcania zacisków – według dokumentacji dołączonej do wyłącznika.

FAQ

• Do jakich obwodów zaleca się wyłącznik o charakterystyce D? Charakterystyka D jest przeznaczona do zabezpieczania obwodów z urządzeniami generującymi duże prądy rozruchowe, np. silniki, transformatory, dławiki. Wyłącznik nie wyzwala się podczas krótkotrwałych przeciążeń rozruchowych, zapewniając ciągłość pracy.
• Czy można rozbudować wyłącznik S313 o akcesoria? Tak. Wyłącznik umożliwia dołączenie styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych, napędów oraz bloków różnicowoprądowych z serii DX3 – wszystko montowane jako elementy dodatkowe.
• Jaka jest szerokość modułu i ile zajmuje w rozdzielnicy? Szerokość jednego modułu wynosi 17,5 mm. Wyłącznik S313 zajmuje 3 moduły, czyli 52,5 mm na szynie TH35.
