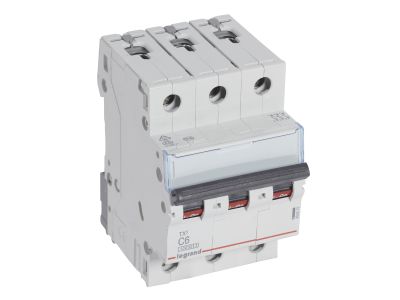

Wyłącznik nadprądowy S313 3P C 6A 10kA serii TX3 | 404218 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii TX3 to trójbiegunowy (3P) aparat o charakterystyce C, prądzie znamionowym 6 A i znamionowej zwarciowej zdolności łączeniowej 10 kA (zgodnie z IEC 60898-1) / 16 kA (zgodnie z IEC 60947-2). Szerokość 3 modułów (52,5 mm) umożliwia oszczędne zagospodarowanie rozdzielnicy przy jednoczesnym zachowaniu bezpiecznej separacji obwodów trójfazowych.

• Trójbiegunowa konstrukcja (3P, 400 V~): bezpieczne odłączanie wszystkich trzech faz w obwodach napięcia 400 V – niezbędne w instalacjach przemysłowych i budynkowych zasilanych z sieci trójfazowej.
• Charakterystyka „C”: zadziałanie przy 5-10 krotności prądu znamionowego, co zapewnia selektywność z odbiornikami o charakterze indukcyjnym (silniki, transformatory) i chroni przed niepotrzebnymi wyłączeniami.
• Prąd znamionowy 6 A: dedykowany do zabezpieczania obwodów o niskim poborze mocy, takich jak oświetlenie LED, sterowanie, sygnalizacja – bez ryzyka przegrzania przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka skuteczność wyłączania prądów zwarciowych, gwarantująca ochronę instalacji i ludzi nawet w przypadku silnych zwarć.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3, a także przyłączanie szyn grzebieniowych lub sztyftowych – elastyczność konfiguracji w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S313 TX3 spełnia wymagania norm IEC 60898-1 (230/400 V, 10 kA) oraz IEC 60947-2 (230/400 V, 16 kA). Posiada certyfikat CE, co potwierdza jego zgodność z europejskimi wymogami bezpieczeństwa i jakości dla aparatury modułowej.

Zastosowanie

Trójbiegunowy wyłącznik o charakterystyce C i prądzie 6 A sprawdza się w obwodach, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami przy jednoczesnej selektywności z odbiornikami indukcyjnymi.

• Ochrona obwodów oświetleniowych (np. linie LED, świetlówki) w instalacjach budynkowych i przemysłowych.
• Zabezpieczenie gniazd wtyczkowych oraz obwodów sterowania (styczniki, przekaźniki) w szafach sterowniczych.
• Ochrona małych silników (wentylatory, pompy) oraz transformatorów sygnałowych.
• Jako wyłącznik główny lub rozgałęźny w rozdzielnicach mieszkaniowych i komercyjnych przy obciążeniach do 1,4 kW (dla 230 V) / 2,4 kW (dla 400 V).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 TX3 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (max. 16 mm² dla zacisków śrubowych). Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją techniczną producenta (typowa wartość 2-3 Nm). Nie wolno łączyć bloków różnicowoprądowych bezpośrednio z tym wyłącznikiem (producent nie przewiduje takiej możliwości).

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S313? Charakterystyka „C” oznacza wyzwalanie magnetyczne przy 5-10 krotności prądu znamionowego (6 A), co zapewnia ochronę przed zwarciami i odpowiednią selektywność z obciążeniami indukcyjnymi.
• Czy można dołączyć do niego wyzwalacz wzrostowy lub napięciowy? Tak, wyłącznik S313 jest przystosowany do współpracy z akcesoriami serii DX3: stykami pomocniczymi, wyzwalaczami (wzrostowymi, napięciowymi) oraz napędami silnikowymi. Montaż tych elementów należy wykonać zgodnie z instrukcją producenta.
• Ile modułów zajmuje ten wyłącznik? Wyłącznik nadprądowy S313 ma szerokość 3 modułów (3 x 17,5 mm = 52,5 mm), co pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności trójbiegunowej.
