Wyłącznik nadprądowy S313 3P C 6A 10000A serii DX3 | 409251 Legrand

Opis i Kluczowe Cechy

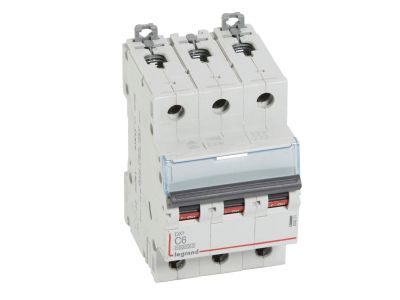

Wyłącznik nadprądowy S313 3P C 6A 10000A serii DX3 (symbol 409251) to trójbiegunowy wyłącznik o prądzie znamionowym 6 A i charakterystyce C, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia niezawodną ochronę w warunkach wysokiego prądu zwarciowego. Szerokość 3 modułów (17,5 mm każdy) ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 6 A i charakterystyka C: przeznaczony do zabezpieczania obwodów o umiarkowanym obciążeniu, np. instalacji oświetleniowych i gniazd wtykowych, z wyzwalaniem przy prądzie 5–10 krotności prądu znamionowego.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): gwarantuje bezpieczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i urządzenia.
• Montaż na szynie TH35 (DIN): szybka instalacja w standardowych rozdzielnicach modułowych; szerokość 3 modułów (52,5 mm) zapewnia łatwe dopasowanie.
• Możliwość rozbudowy o akcesoria z serii DX3: styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczne dostosowanie do potrzeb instalacji.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: upraszcza okablowanie i zapewnia pewne połączenia elektryczne.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń instalacyjnych) oraz IEC/EN 60947-2 (dla łączników niskonapięciowych). Posiada certyfikat CE i jest przeznaczony do pracy w sieciach 230/400 V~. Kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S313 3P C 6A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów trójfazowych o prądzie znamionowym 6 A, takich jak linie oświetleniowe, gniazda 3-fazowe, małe silniki.
• Zabezpieczenie przed zwarciami i przeciążeniami w instalacjach niskiego napięcia zgodnie z wymaganiami norm.
• Stosowanie w rozdzielnicach modułowych z szyną TH35, z możliwością integracji z innymi aparatami serii DX3.
• Współpraca z systemem HX3 do optymalnego rozdziału energii dla obciążeń do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy modułowej. Dokręcać zaciski momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 6 A i spodziewanego obciążenia. Po montażu sprawdzić poprawność połączeń i zadziałanie wyłącznika.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego (6 A), czyli w zakresie 30–60 A. Jest odpowiednia do zabezpieczania obwodów z odbiornikami o umiarkowanym prądzie rozruchowym.
• Czy można do niego dołączyć styk pomocniczy lub wyzwalacz? Tak, wyłącznik jest przystosowany do współpracy z akcesoriami z serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami silnikowymi.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa? Zgodnie z normą IEC/EN 60898-1 wynosi 10000 A, a według IEC/EN 60947-2 – 16 kA (dla napięcia 230/400 V~).
