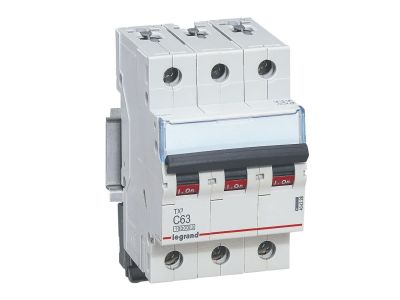

Wyłącznik nadprądowy S313 3P C 63A 10kA serii TX3 | 404228 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii TX3 (symbol 404228) to trójbiegunowy aparat modułowy o prądzie znamionowym 63 A i charakterystyce C, przeznaczony do ochrony obwodów elektrycznych w instalacjach przemysłowych i komercyjnych. Zapewnia wysoką zwarciową zdolność łączeniową 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2), co gwarantuje bezpieczne odłączenie w przypadku zwarcia. Szerokość 3 modułów (52,5 mm) umożliwia kompaktowy montaż w rozdzielnicy na szynie TH35.

• Prąd znamionowy 63 A: Odpowiedni do obwodów o dużym obciążeniu, np. w instalacjach silnikowych lub rozdzielnicach głównych.
• Charakterystyka C: Zabezpieczenie przed przeciążeniem i zwarciem dla odbiorników o podwyższonym prądzie rozruchu, takich jak silniki i transformatory (zadziałanie przy 5-10 krotności prądu znamionowego).
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączenie nawet przy dużych prądach zwarciowych, zwiększając niezawodność systemu.
• Montaż na szynie TH35 (DIN): Szybka i pewna instalacja w standardowych rozdzielnicach modułowych.
• Możliwość rozbudowy o akcesoria z serii DX3: Styki pomocnicze, wyzwalacze wzrostowe i napięciowe oraz napędy umożliwiają dostosowanie wyłącznika do zaawansowanych układów sterowania.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii TX3 spełnia wymagania norm IEC 60898-1 (dla instalacji domowych i podobnych) oraz IEC 60947-2 (dla przemysłowych urządzeń rozdzielczych i sterowniczych). Posiada certyfikat CE potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Wyłącznik nadprądowy S313 TX3 znajduje zastosowanie w rozdzielnicach budynków przemysłowych, komercyjnych i użyteczności publicznej, gdzie wymagana jest niezawodna ochrona obwodów odbiorczych. Charakterystyka C predysponuje go do zabezpieczania obwodów o charakterze silnikowym i transformatorowym.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych.
• Stosowanie w obwodach oświetlenia wyładowczego oraz innych odbiorników z dużym prądem rozruchowym.
• Jako wyłącznik główny w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym (63 A). Moment dokręcania połączeń śrubowych musi być zgodny z dokumentacją producenta – nie dokręcać z nadmierną siłą, aby nie uszkodzić zacisków. Przy podłączaniu szyn grzebieniowych lub sztyftowych należy stosować się do instrukcji montażu akcesoriów.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe wynosi 400 V AC (pomiędzy fazami) – odpowiednie dla trójfazowych sieci 400/230 V.
• Czy wyłącznik nadprądowy S313 można łączyć z blokiem różnicowoprądowym? Nie, producent wskazuje brak możliwości przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobne moduły RCBO lub wyłączniki różnicowoprądowe w osobnej obudowie.
• Jakie akcesoria można dołączyć do tego wyłącznika? Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze wzrostowe i napięciowe oraz napędy z serii DX3. Akcesoria montuje się po stronie napięcia, zgodnie z instrukcją.
