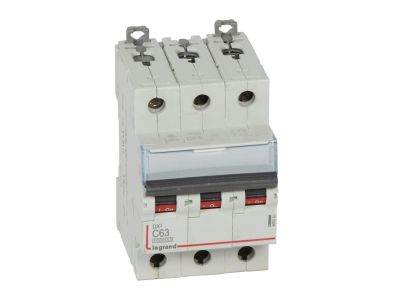

Wyłącznik nadprądowy S313 3P C 63A 10000A serii DX3 | 409260 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P C 63A z serii DX3 (symbol 409260) to trójbiegunowe urządzenie ochronne przeznaczone do instalacji o napięciu 230/400 V~. Charakteryzuje się prądem znamionowym 63 A oraz charakterystyką wyzwalania C, co pozwala na bezpieczną pracę w obwodach z odbiornikami o wysokich prądach rozruchowych. Dzięki szerokości 3 modułów (52,5 mm) oszczędza miejsce w rozdzielnicy, a wysoka znamionowa zwarciowa zdolność łączeniowa (10 kA wg IEC/EN 60898-1 i 16 kA wg IEC/EN 60947-2) gwarantuje skuteczną ochronę nawet przy silnych zwarciach.

• Prąd znamionowy 63 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Charakterystyka C: zaprojektowana do ochrony obwodów z silnikami, transformatorami i lampami wyładowczymi – wytrzymuje chwilowe prądy rozruchowe bez zbędnych zadziałań.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): zapewnia niezawodne wyłączanie zwarć o dużym prądzie, podnosząc bezpieczeństwo instalacji.
• Szerokość 3 modułów (17,5 mm każdy): kompaktowa budowa ułatwia zabudowę w rozdzielnicach, pozostawiając miejsce na dodatkowe aparaty.
• Możliwość rozbudowy o akcesoria: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także bloki różnicowoprądowe – zwiększa to elastyczność systemu.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do ochrony przeciwprzeciążeniowej i zwarciowej w instalacjach niskiego napięcia. Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Trójbiegunowy wyłącznik z charakterystyką C i prądem 63 A sprawdza się w obwodach, gdzie występują duże prądy rozruchowe oraz wymagana jest selektywna ochrona.

• Ochrona obwodów silnikowych – pomp, wentylatorów, sprężarek, przenośników.
• Zasilanie rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych oraz komercyjnych.
• Instalacje oświetleniowe z lampami wyładowczymi lub LED o wysokim prądzie załączenia.
• Systemy automatyki budynkowej i sterowania, gdzie wymagana jest niezawodna ochrona przed zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 63 A. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją producenta. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 10 kA, a według IEC/EN 60947-2 – 16 kA przy napięciu 230/400 V AC.
• Czy wyłącznik można rozbudować o styki pomocnicze? Tak, urządzenie przewidziano do wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także bloki różnicowoprądowe.
• Jakie jest napięcie znamionowe i liczba biegunów? To wyłącznik trójbiegunowy (3P) przystosowany do napięcia 230/400 V AC – odpowiedni do sieci trójfazowych.
