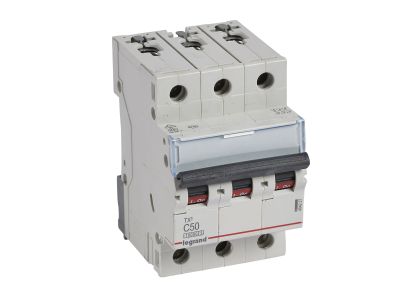

Wyłącznik nadprądowy S313 3P C 50A 10kA serii TX3 | 404227 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 z serii TX3 to trójbiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 50 A. Zaprojektowany do ochrony obwodów przed przeciążeniem i zwarciem, oferuje znamionową zwarciową zdolność łączeniową 10 kA zgodnie z IEC 60898-1 oraz 16 kA według IEC 60947-2, co zapewnia wysoki poziom bezpieczeństwa w instalacjach przemysłowych i budynkowych. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a montaż na szynie TH35 ułatwia instalację. Dźwignia w kolorze czarnym umożliwia łatwą identyfikację stanu załączenia.

• Prąd znamionowy 50 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, skutecznie chroniąc przed przeciążeniem i zwarciem.
• Charakterystyka C: Gwarantuje wybiórczość w obwodach z silnikami i transformatorami, gdzie występują chwilowe prądy rozruchowe; wyzwalanie przy prądzie 5–10 krotności In.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka zdolność wyłączania prądów zwarciowych, zapewniająca niezawodność i bezpieczeństwo nawet w sieciach o dużym potencjale zwarciowym.
• Szerokość 3 modułów (52,5 mm): Kompaktowa budowa pozwala na efektywne wykorzystanie miejsca w szafie rozdzielczej.
• Możliwość rozbudowy: Można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczność w dostosowaniu do konkretnych wymagań instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 i IEC 60947-2, co potwierdza jego przydatność do ochrony instalacji elektrycznych w budownictwie i przemyśle. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S313 TX3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach do ochrony obwodów odbiorczych, sterowania silnikami oraz w instalacjach automatyki budynkowej.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia przemysłowe, takie jak silniki, pompy czy kompresory (charakterystyka C idealna do obciążeń indukcyjnych).
• Stosowanie w tablicach rozdzielczych w obiektach komercyjnych jako element zabezpieczenia nadprądowego przed zwarciem i przeciążeniem.
• Rozbudowa systemów sterowania – możliwość montażu styków pomocniczych i wyzwalaczy do zdalnego monitorowania i wyłączania.

Wskazówki Montażowe

Montaż wyłącznika S313 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 50 A oraz obciążalnością długotrwałą. Moment dokręcania zacisków podaj w dokumentacji producenta. Nie stosować bloków różnicowoprądowych – wyłącznik nie jest przystosowany do współpracy z RCD.

FAQ

• Czy wyłącznik S313 można rozbudować o styki pomocnicze? Tak, istnieje możliwość wyposażenia go w styki pomocnicze, wyzwalacze oraz napędy z serii DX3, co umożliwia zdalne sterowanie i sygnalizację stanu.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według normy IEC 60898-1 oraz 16 kA według IEC 60947-2 dla napięcia 230/400 V~.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Posiada charakterystykę C, co oznacza wyzwalanie przy prądzie od 5 do 10-krotności prądu znamionowego. Jest przeznaczony do zabezpieczania obwodów z obciążeniami indukcyjnymi, np. silników.
