Wyłącznik nadprądowy S313 3P C 4A 10kA serii DX3 | 409250 Legrand

Opis i Kluczowe Cechy

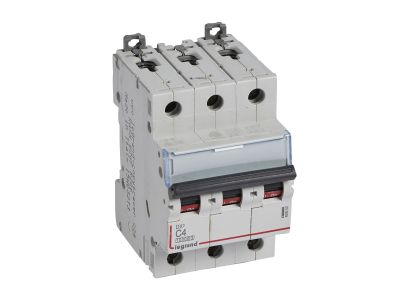

Wyłącznik nadprądowy S313 serii DX3 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 4 A i charakterystyce C. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (według IEC/EN 60898-1) oraz 16 kA (według IEC/EN 60947-2) zapewnia skuteczną ochronę w instalacjach przemysłowych i bytowych. Montowany na szynie TH35, zajmuje 3 moduły (52,5 mm) i umożliwia rozbudowę o akcesoria serii DX3.

• Charakterystyka C: Odpowiednia do obwodów z odbiornikami o normalnych prądach rozruchowych, np. silniki, oświetlenie fluorescencyjne – pewna selektywność i szybkie wyłączenie zwarć.
• Prąd znamionowy 4 A: Zabezpiecza obwody o małym obciążeniu przed przeciążeniem i zwarciem bez ryzyka zbędnych zadziałań.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje bezpieczną pracę instalacji nawet w warunkach dużego zwarcia.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja optymalizuje miejsce w rozdzielnicy, ułatwiając aranżację wielu obwodów.
• Możliwość rozbudowy: Łatwe dołączanie styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych z serii DX3 – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy 3P C 4A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przewodów i odbiorników o niewielkim poborze prądu. Charakterystyka C czyni go uniwersalnym wyborem do obwodów o mieszanych obciążeniach.

• Zabezpieczanie obwodów oświetleniowych z lampami fluorescencyjnymi, LED oraz żarowymi.
• Ochrona linii zasilających małe silniki, wentylatory, pompy i urządzenia AGD w rozdzielnicach bytowych i biurowych.
• Stosowanie w obwodach sterowania (np. zasilanie styczników, przekaźników, PLC) wymagających selektywnego wyłączania zwarć.
• W rozdzielnicach przemysłowych i komercyjnych jako element Systemu Optymalnego Rozdziału Energii HX3 (do 125 A) – kompatybilność z szynami grzebieniowymi i sztyftowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN) za pomocą zatrzasku. Zaleca się dokręcanie zacisków śrubowych z momentem podanym w dokumentacji producenta, a przekrój przyłączanych przewodów dobrać do prądu znamionowego obwodu. W przypadku stosowania szyn grzebieniowych lub sztyftowych należy upewnić się o ich zgodności z serią DX3. Przed ponownym włączeniem napięcia bezwzględnie sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik S313 posiada podświetlenie? Nie, wyłącznik nadprądowy S313 nie jest wyposażony w podświetlenie – dźwignia załączająca jest w kolorze czarnym, a stan pracy odczytuje się z jej położenia.
• Jaki jest stopień ochrony tego wyłącznika? W danych technicznych nie podano stopnia IP. Standardowo aparatura tego typu montowana wewnątrz rozdzielnicy ma stopień ochrony IP20 (ochrona przed palcami), jednak producent nie deklaruje konkretnej wartości dla tego modelu.
• Jaka jest charakterystyka wyzwalania (tryb pracy styku)? Charakterystyka C – wyzwalanie przy prądzie 5-10 krotności prądu znamionowego (dla 4 A oznacza to prąd wyzwalania w zakresie 20÷40 A). Przeznaczona do ochrony obwodów z odbiornikami o normalnym prądzie rozruchowym.
