Wyłącznik nadprądowy S313 3P C 4A 10000A serii TX3 | 404217 Legrand

Opis i Kluczowe Cechy

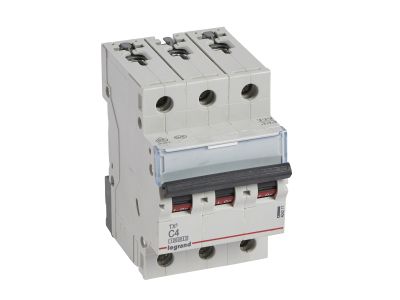

Wyłącznik nadprądowy S313 (symbol 404217) z serii TX3 to trójbiegunowy aparat modułowy z charakterystyką C, przeznaczony do zabezpieczania obwodów o prądzie znamionowym 4 A przy napięciu 400 V. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC 60898-1 oraz 16 000 A według IEC 60947-2, co gwarantuje skuteczną ochronę w przypadku zwarć. Szerokość 3 modułów (52,5 mm) umożliwia kompaktową zabudowę na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 4 A: Idealny do zabezpieczania obwodów oświetleniowych, sterowania oraz małych silników – bezpieczna praca przy typowych obciążeniach bez ryzyka przegrzania.
• Charakterystyka C (5–10 I_n): Zapewnia selektywne wyłączanie przy prądach zwarciowych, odpowiednia dla obciążeń o charakterze indukcyjnym i pojemnościowym (silniki, transformatory, stateczniki).
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania przy zwarciu zwiększa bezpieczeństwo instalacji i ogranicza ryzyko uszkodzenia urządzeń.
• Szerokość 3 modułów (52,5 mm): Oszczędność miejsca w rozdzielnicy, łatwość integracji z inną aparaturą modułową.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³: Elastyczne rozszerzenie funkcji do potrzeb automatyki i zdalnego sterowania.
• Uwaga – brak możliwości dołączania bloków różnicowoprądowych: Aby zapewnić ochronę różnicowoprądową, należy stosować oddzielne wyłączniki różnicowoprądowe w obwodzie.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC 60947-2 (16 000 A). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi i standardami DIN. Produkt przeznaczony do stosowania w instalacjach elektrycznych budynków oraz w przemyśle.

Zastosowanie

Wyłącznik nadprądowy S313 z charakterystyką C znajduje zastosowanie w obwodach, w których występują podwyższone prądy rozruchowe – zapewnia niezawodną ochronę przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów silników elektrycznych, pomp, wentylatorów i sprężarek.
• Ochrona obwodów oświetleniowych ze świetlówkami, lampami LED z zasilaczami impulsowymi.
• Zabezpieczanie obwodów sterowania w szafach automatyki budynkowej i przemysłowej (styczniki, przekaźniki, PLC).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w sieciach o napięciu 400 V.

Wskazówki Montażowe

Montaż, podłączenie i eksploatację wyłącznika nadprądowego S313 może wykonywać wyłącznie wykwalifikowany personel elektryczny posiadający odpowiednie uprawnienia SEP – szczegółowe instrukcje znajdują się w dokumentacji producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony dostosowanym do warunków środowiskowych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 4 A (zalecane 1,5–2,5 mm²). Moment dokręcania zacisków – zgodny z tabelą w instrukcji producenta. Zabrania się dołączania bloków różnicowoprądowych do tego wyłącznika.

FAQ

• Czy wyłącznik S313 ma podświetlenie dźwigni? Nie, dźwignia załączająca jest w kolorze czarnym i nie jest podświetlana.
• Jaki stopień ochrony (IP) ma ten wyłącznik? W danych producenta nie podano stopnia ochrony obudowy. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 – szczegóły należy zweryfikować w dokumentacji technicznej.
• Do czego służy charakterystyka C? Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny (zwarciowy) zadziała przy prądzie od 5 do 10 razy większym od prądu znamionowego (4 A). Jest odpowiednia do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
