Wyłącznik nadprądowy S313 3P C 40A 10kA serii TX3 | 404226 Legrand

Opis i Kluczowe Cechy

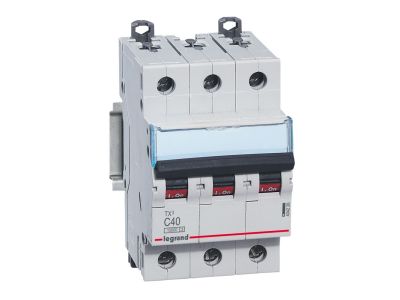

Wyłącznik nadprądowy S313 z serii TX3 (symbol 404226) to trójbiegunowy aparat modularny o charakterystyce C i prądzie znamionowym 40 A. Zapewnia bezpieczną pracę w obwodach 400 V AC dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (według IEC 60898-1) i 16 kA (według IEC 60947-2). Szerokość modułu: 3 moduły (52,5 mm). Przeznaczony do montażu na szynie TH35, z możliwością przyłączania szyn grzebieniowych lub sztyftowych oraz wyposażenia w akcesoria z serii DX3.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Charakterystyka C: Wyzwala przy prądzie zwarciowym od 5 do 10 krotności prądu znamionowego – idealna do obwodów silnikowych i transformatorowych.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, gwarantująca bezpieczeństwo w trudnych warunkach sieci.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modularnych, zgodny ze standardem DIN.
• Możliwość rozszerzenia o akcesoria DX3: Łatwa integracja ze stykami pomocniczymi, wyzwalaczami i napędami, zwiększająca funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, w obwodach odbiorczych wymagających ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz komercyjnych.
• Ochrona obwodów silnikowych i transformatorów (charakterystyka C zapewnia selektywność i odpowiednie opóźnienie wyzwalania).
• Stosowanie w tablicach rozdzielczych z szyną TH35 – idealny do modernizacji i rozbudowy instalacji.
• Integracja z systemami automatyki budynkowej poprzez styki pomocnicze, wyzwalacze wzrostowe i napędy z serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Aparat montuj na szynie TH35 (DIN) w rozdzielnicy modularnej. Dobierz przekrój przewodów do prądu znamionowego 40 A oraz moment dokręcania zgodnie z dokumentacją producenta. Zwróć uwagę, że do wyłącznika nie można przyłączać bloków różnicowoprądowych – stosuj wyłącznie akcesoria z serii DX3.

FAQ

• Czy wyłącznik nadprądowy S313 ma podświetlenie? Nie, ten model nie posiada podświetlenia. Stan załączenia sygnalizuje położenie dźwigni (czarna dźwignia w pozycji ON/OFF).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje stopnia IP w specyfikacji. Standardowo wyłączniki nadprądowe montowane w rozdzielnicach charakteryzują się stopniem ochrony IP20 (ochrona przed dotykiem części niebezpiecznych). Należy montować w odpowiedniej obudowie.
• Jaka jest charakterystyka wyzwalania wyłącznika S313? Wyłącznik działa w charakterystyce C, co oznacza wyzwalanie przy prądzie zwarciowym od 5 do 10 krotności prądu znamionowego (40 A). Idealny do obwodów z silnikami, transformatorami oraz odbiornikami o podwyższonym prądzie rozruchu.
