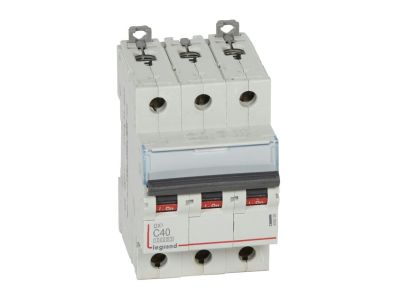

Wyłącznik nadprądowy S313 3P C 40A 10000A serii DX3 | 409258 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii DX3 (numer katalogowy 409258) to trójbiegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 40 A. Przeznaczony do montażu na szynie TH35, zajmuje 3 moduły (52,5 mm). Dzięki wysokiej zwarciowej zdolności łączeniowej (10000 A wg IEC/EN 60898-1 oraz 16 kA wg IEC/EN 60947-2) zapewnia bezpieczeństwo instalacji nawet w wymagających warunkach. Kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A oraz gotowy do rozbudowy o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z rodziny DX3.

• Trójbiegunowy 400 V~: Zabezpiecza trzy fazy obwodu, stosowany w instalacjach trójfazowych, co podnosi bezpieczeństwo i upraszcza rozdzielnice.
• Charakterystyka C: Opóźnione wyzwalanie (5–10×I_n) – idealne do obwodów z niewielkimi prądami rozruchowymi, np. obciążenia silnikowe, oświetlenie LED czy gniazda wtykowe.
• Prąd znamionowy 40 A: Dopasowany do obwodów o znacznym obciążeniu (np. podrozdzielnice, piece, klimatyzatory), minimalizuje ryzyko przegrzania i fałszywych wyłączeń.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Radzi sobie z wysokimi prądami zwarciowymi, zapewniając niezawodną ochronę w sieciach o dużym potencjale zwarcia.
• Elastyczne przyłączanie i rozbudowa: Możliwość podłączenia szynami grzebieniowymi lub sztyftowymi, a także wyposażenia w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe – pozwala dostosować wyłącznik do konkretnych potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 10000 A) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 16 kA). Posiada oznaczenie CE oraz jest gotowy do stosowania w rozdzielnicach zgodnych z aktualnymi przepisami. Kompatybilność z systemem HX3 do 125 A potwierdza jego integrację z nowoczesnymi rozwiązaniami rozdziału energii.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S313 C40 przeznaczony jest do ochrony przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się zarówno w obiektach mieszkaniowych, jak i komercyjnych oraz przemysłowych.

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach – zabezpiecza linie zasilające maszyny, piece, pompy czy centrale wentylacyjne.
• Zabezpieczenie obwodów odbiorczych w budynkach użyteczności publicznej – gniazda, oświetlenie, układy sterowania.
• Element systemu optymalnego rozdziału energii HX3 – idealny do nowoczesnych rozdzielnic modułowych zwiększających efektywność energetyczną.
• Podstawa do tworzenia selektywnej ochrony przeciwzwarciowej – dzięki charakterystyce C i wysokiej zdolności łączeniowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie DIN TH35 (tzw. szyna wspornikowa). Przekrój podłączanych przewodów należy dobrać do prądu znamionowego 40 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji producenta. Po zamontowaniu dźwignia załączająca (kolor czarny) powinna działać swobodnie. Zaleca się stosowanie szyn grzebieniowych dla szybkiego i estetycznego zasilenia szyny zbiorczej.

FAQ

• Czy wyłącznik S313 może być używany jako główny wyłącznik obwodu? Tak, pod warunkiem że jego parametry (40 A, charakterystyka C, zdolność zwarciowa) są odpowiednie dla zabezpieczanego obwodu. Zawsze należy sprawdzić selektywność i dopasowanie do instalacji.
• Jaką szerokość zajmuje ten wyłącznik na szynie? Wyłącznik S313 ma 3 moduły szerokości, co odpowiada 52,5 mm (3 × 17,5 mm). Należy uwzględnić to przy planowaniu zabudowy rozdzielnicy.
• Czy można do niego dołączyć styki pomocnicze lub wyzwalacze? Tak, urządzenie jest przystosowane do współpracy z akcesoriami z serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami silnikowymi. Akcesoria montuje się po lewej stronie wyłącznika.
