Wyłącznik nadprądowy S313 3P C 3A 10000A serii TX3 | 404216 Legrand

Opis i Kluczowe Cechy

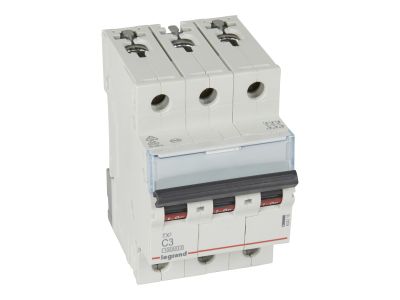

Wyłącznik nadprądowy S313 serii TX3 (symbol 404216) to trójbiegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 3 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) zapewnia skuteczne zabezpieczenie przewodów i odbiorników przed skutkami przeciążeń i zwarć. Szerokość 3 modułów (52,5 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Charakterystyka C: Zapewnia selektywne wyzwalanie przy prądach zwarciowych od 5 do 10-krotności prądu znamionowego, co chroni instalacje o charakterze rezystancyjnym i silnikowym.
• Prąd znamionowy 3 A: Idealny do zabezpieczania obwodów oświetleniowych, sterowniczych i innych odbiorników o małym poborze mocy, minimalizując ryzyko przegrzania przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Szerokość 3 modułów (52,5 mm): Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a montaż na szynie TH35 jest szybki i pewny.
• Możliwość rozbudowy o akcesoria z serii DX3: Umożliwia dodanie styków pomocniczych, wyzwalaczy wzrostowych lub napędów, co zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60898-1 (dla instalacji domowych i podobnych) oraz IEC 60947-2 (dla przemysłowych urządzeń rozdzielczych i sterowniczych). Posiada certyfikację CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S313 TX3 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Dzięki charakterystyce C i prądowi 3 A sprawdza się w obwodach o umiarkowanych prądach rozruchowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii sterowniczych, sterowników PLC, przekaźników i styczników o małym poborze prądu.
• Stosowanie w rozdzielnicach piętrowych, podrozdzielnicach i szafach sterowniczych w przemyśle lekkim.
• Ochrona obwodów gniazd wtyczkowych i odbiorników wrażliwych na przeciążenia, np. w laboratoriach lub serwerowniach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 TX3 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie montuje się na szynie nośnej TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 3 A oraz spodziewanego obciążenia. Moment dokręcania zacisków stosować zgodnie z wartościami podanymi na obudowie lub w karcie katalogowej. Nie należy przyłączać do wyłącznika bloków różnicowoprądowych – producent tego nie przewiduje.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 000 A (10 kA), a według IEC 60947-2 – 16 kA. Oba parametry dotyczą napięcia 230/400 V AC.
• Czy można do niego dodać styki pomocnicze? Tak, wyłącznik przystosowany jest do współpracy z akcesoriami z serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi i napędami. Należy je montować zgodnie z instrukcją producenta.
• Jaka jest charakterystyka wyzwalania C? Charakterystyka C oznacza, że wyłącznik wyzwoli się przy prądzie od 5 do 10-krotności prądu znamionowego (15–30 A), co chroni obwody przed zwarciem, a jednocześnie dopuszcza krótkotrwałe prądy rozruchowe typowe dla silników i transformatorów.
