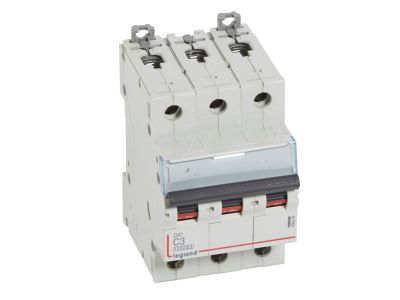

Wyłącznik nadprądowy S313 3P C 3A 10000A serii DX3 | 409249 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P C 3A 10000A serii DX3 (numer katalogowy 409249) to trójbiegunowy wyłącznik ochronny o charakterystyce C, przeznaczony do zabezpieczania obwodów przed przeciążeniami i zwarciami. Jego prąd znamionowy 3 A umożliwia precyzyjną ochronę obwodów o niskim poborze mocy, a zwarciowa zdolność łączeniowa 10 kA według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 gwarantuje skuteczne wyłączanie nawet przy wysokich prądach zwarciowych. Dzięki szerokości 3 modułów (17,5 mm każdy) urządzenie zajmuje mało miejsca w rozdzielnicy.

• Prąd znamionowy 3 A: zapewnia bezpieczną pracę w obwodach o niewielkim obciążeniu, minimalizując ryzyko przegrzania styków.
• Charakterystyka C: idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym – zapobiega zbędnym wyłączeniom przy rozruchu.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoki poziom bezpieczeństwa przy zwarciu, odporność na duże prądy zwarciowe.
• Szerokość 3 modułów (52,5 mm): kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i ułatwia aranżację szafy sterowniczej.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze wzrostowe, napędy zdalne oraz bloki różnicowoprądowe z serii DX3 zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikację CE i jest zgodny z europejskimi wymaganiami dla aparatury modułowej.

Zastosowanie

Dzięki charakterystyce C i prądowi znamionowemu 3 A wyłącznik S313 znajduje zastosowanie w obwodach wymagających selektywnej ochrony przy umiarkowanych prądach rozruchowych. Sprawdza się zarówno w automatyce przemysłowej, jak i w instalacjach budynkowych.

• Ochrona obwodów sterowania w szafach rozdzielczych i układach automatyki.
• Zabezpieczanie obwodów oświetlenia (LED, świetlówki) oraz gniazd w budynkach mieszkalnych i biurowych.
• Ochrona małych silników, transformatorów sterowniczych i napędów bram.
• Stosowanie w rozdzielnicach wyposażonych w szyny grzebieniowe oraz bloki różnicowoprądowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonany przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie montuje się na szynie DIN TH35 za pomocą zatrzasku. Przekrój przewodów należy dobrać do prądu znamionowego 3 A, a moment dokręcania zacisków zgodnie z dokumentacją producenta. Nie przekraczać dopuszczalnej temperatury otoczenia oraz zapewnić odpowiednią wentylację w rozdzielnicy.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S313? Wyłącznik posiada charakterystykę C, co oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego. Jest to optymalne dla obwodów z elementami indukcyjnymi.
• Czy można rozbudować wyłącznik o styki pomocnicze lub wyzwalacze? Tak, urządzenie umożliwia wyposażenie w styki pomocnicze, wyzwalacze wzrostowe, napędy zdalne oraz bloki różnicowoprądowe z serii DX3 – wszystkie akcesoria montowane są na zatrzask.
• Jaka jest szerokość modułu? Wyłącznik zajmuje 3 moduły o standardowej szerokości 17,5 mm każdy, co łącznie daje 52,5 mm.
