Wyłącznik nadprądowy S313 3P C 32A 10kA serii TX3 | 404225 Legrand

Opis i Kluczowe Cechy

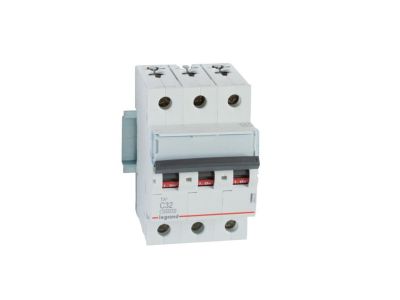

Wyłącznik nadprądowy S313 serii TX3 (symbol 404225) to trójbiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 32 A, przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC 60898-1) i 16 kA (wg IEC 60947-2) zapewnia skuteczne wyłączanie w warunkach awaryjnych. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 32 A, charakterystyka C: Odpowiedni do obwodów o średnich prądach rozruchowych (silniki, transformatory) – gwarantuje selektywność i niezawodne działanie bez zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe w instalacjach domowych i przemysłowych, zwiększa bezpieczeństwo i trwałość.
• Trójbiegunowy 400 V~: Chroni jednocześnie wszystkie trzy fazy w sieci trójfazowej, idealny do rozdzielnic głównych i podrozdzielnic.
• Montaż na szynie TH35 (35 mm): Szybki i pewny montaż w standardowych rozdzielnicach modułowych, zgodny z profilem DIN.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność – sygnalizacja stanu, zdalne wyzwalanie, automatyzacja bez konieczności wymiany całego wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S313 TX3 spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S313 C32A znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest charakterystyka C dla odbiorników o podwyższonym prądzie rozruchowym.

• Ochrona obwodów trójfazowych – silników, pomp, klimatyzatorów, agregatów chłodniczych.
• Instalacje w budynkach użyteczności publicznej – oświetlenie, gniazda wtykowe, układy sterowania.
• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych (maszyny, linie produkcyjne).
• Zabezpieczenie zasilania systemów automatyki i sterowania, gdzie wymagana jest selektywność z wyłącznikami o charakterystyce B.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przyłączanie przewodów wykonuj zgodnie z dokumentacją producenta, dobierając przekrój przewodów do prądu znamionowego (32 A). Moment dokręcania zacisków oraz możliwość stosowania szyn grzebieniowych/sztyftowych – szczegóły w instrukcji dołączonej do wyłącznika.

FAQ

• Czy wyłącznik S313 TX3 ma wbudowany styk pomocniczy? Nie, wyłącznik nie posiada wbudowanego styku pomocniczego, ale istnieje możliwość dołączenia zewnętrznych styków pomocniczych, wyzwalaczy i napędów z serii DX3 (dostępne osobno).
• Jaka jest szerokość modułu i czy pasuje do rozdzielnic standardowych? Szerokość wynosi 3 moduły (52,5 mm, 1 moduł = 17,5 mm). Pasuje do wszystkich rozdzielnic z szyną TH35, zgodnych z profilem DIN.
• Czy można podłączyć pod wyłącznik blok różnicowoprądowy? Producent nie przewiduje bezpośredniego przyłączania bloków różnicowoprądowych do tego modelu. Ochronę różnicowoprądową należy realizować za pomocą osobnych wyłączników różnicowoprądowych w odpowiednim obwodzie.
