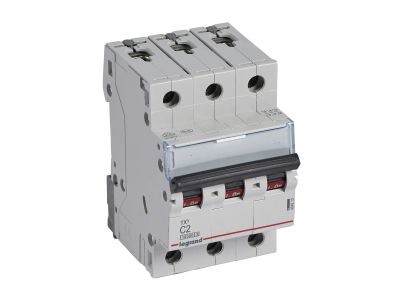

Wyłącznik nadprądowy S313 3P C 2A 10kA serii TX3 | 404215 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 z serii TX3 (symbol 404215) to trójbiegunowy aparat zabezpieczający o prądzie znamionowym 2 A i charakterystyce C. Dzięki zwarciowej zdolności łączeniowej 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2 zapewnia skuteczną ochronę w instalacjach przemysłowych i budynkowych. Szerokość 3 modułów (17,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Trójbiegunowy (3P) 400 V~: Odpowiedni do zabezpieczania obwodów trójfazowych, w tym silników i odbiorników przemysłowych.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 In – idealna dla obciążeń o podwyższonym prądzie rozruchowym, takich jak silniki czy transformatory.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych, minimalizując ryzyko uszkodzenia instalacji.
• Szerokość 3 modułów (52,5 mm): Kompaktowa budowa ułatwia upakowanie w rozdzielnicy, oszczędzając miejsce na szynie DIN TH35.
• Możliwość rozbudowy: Akcesoria z serii DX3 – styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe – pozwalają na zdalne sterowanie i sygnalizację stanu. Uwaga: nie można dołączać modułów różnicowoprądowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (do 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (do 16 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z dyrektywami niskonapięciowymi. Montaż i eksploatacja zgodnie z zaleceniami producenta zapewniają pełną skuteczność ochrony.

Zastosowanie

Wyłącznik nadprądowy S313 TX3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych, przemysłowych oraz mieszkaniowych. Jego charakterystyka C i wysoka zdolność zwarciowa czynią go odpowiednim do:

• Ochrony obwodów odbiorczych o podwyższonym prądzie rozruchowym (silniki, pompy, sprężarki).
• Zabezpieczania układów sterowania i automatyki budynkowej wymagających szybkiego wyłączenia przy zwarciu.
• Stosowania w instalacjach, gdzie wymagana jest selektywność z wyłącznikami nadprądowymi innych charakterystyk.
• Jako zabezpieczenie główne w tablicach rozdzielczych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy, zachowując odstępy wentylacyjne. Przyłączanie przewodów – za pomocą śrub z momentem dokręcania zgodnym z dokumentacją producenta, przekrój przewodów dobrać do prądu znamionowego i spodziewanego obciążenia. Możliwe jest łączenie szynami grzebieniowymi/sztyftowymi. Przed pierwszym włączeniem sprawdzić poprawność podłączenia i brak zwarć.

FAQ

• Czy wyłącznik nadprądowy S313 jest jednocześnie wyłącznikiem różnicowoprądowym? Nie. Jest to wyłącznik nadprądowy zabezpieczający przed przeciążeniem i zwarciem. Nie posiada funkcji różnicowoprądowej. Nie można do niego dołączać bloków różnicowoprądowych z serii DX3.
• Jaka jest charakterystyka wyzwalania i dla jakich odbiorników jest zalecana? Charakterystyka C oznacza wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego. Jest zalecana do obwodów z odbiornikami o dużym prądzie rozruchowym (silniki, transformatory, lampy wyładowcze).
• Czy można zdalnie wyłączać ten wyłącznik? Tak – możliwe jest wyposażenie go w napęd silnikowy z serii DX3, który umożliwia zdalne załączanie/wyłączanie. Dodatkowo dostępne są wyzwalacze wzrostowe i napięciowe do wymuszonego wyłączenia.
