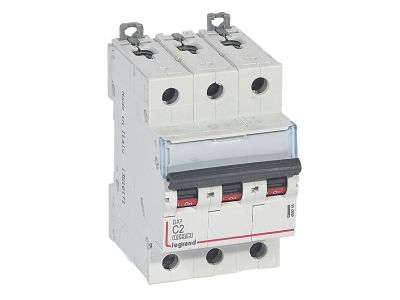

Wyłącznik nadprądowy S313 3P C 2A 10000A serii DX3 | 409248 Legrand

Opis i Kluczowe Cechy

Trójbiegunowy wyłącznik nadprądowy S313 z serii DX3 (numer katalogowy 409248) charakteryzuje się prądem znamionowym 2A i charakterystyką C. Dzięki wysokiej znamionowej zwarciowej zdolności łączeniowej wynoszącej 10000A zgodnie z IEC/EN 60898-1 oraz 16kA zgodnie z IEC/EN 60947-2, zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Szerokość 3 modułów (17,5 mm każdy) ułatwia montaż w rozdzielnicach modułowych.

• 3-biegunowy (3P) 400 V~: Ochrona trzech faz napięcia roboczego, co umożliwia stosowanie w obwodach trójfazowych bez konieczności stosowania dodatkowych wyłączników.
• Prąd znamionowy 2 A: Precyzyjna ochrona odbiorników o małym poborze prądu, np. sterowników, czujników, oświetlenia LED.
• Charakterystyka C: Zaprojektowany do obwodów, w których występują umiarkowane prądy rozruchowe (np. silniki małej mocy, transformatory), minimalizuje ryzyko niepożądanych wyłączeń.
• Wysoka zdolność zwarciowa 10 kA / 16 kA: Gwarantuje pewne wyłączenie nawet przy silnych zwarciach, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i mechanicznym.
• Możliwość rozbudowy modułowej: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów oraz bloków różnicowoprądowych z serii DX3, co zwiększa elastyczność aplikacji.
• Przyłączenie szynami grzebieniowymi lub sztyftowymi: Ułatwia i przyspiesza okablowanie w rozdzielnicy, a także zapewnia poprawne połączenia elektryczne.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10000 A) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt zaprojektowany i wykonany zgodnie z wymaganiami dla aparatury modułowej w systemie DIN.

Zastosowanie

Dzięki prądowi 2A i charakterystyce C wyłącznik nadprądowy S313 znajduje zastosowanie w obwodach, gdzie wymagana jest precyzyjna ochrona przed zwarciem i przeciążeniem przy niewielkim obciążeniu. Sprawdza się zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej.

• Ochrona obwodów sterujących w szafach sterowniczych – np. zasilanie styczników, przekaźników, PLC.
• Zabezpieczenie odbiorników oświetleniowych o małej mocy, w tym opraw LED i żarówek.
• Ochrona obwodów gniazd wtyczkowych przeznaczonych do podłączenia urządzeń biurowych lub narzędzi o niskim poborze prądu.
• Stosowanie w instalacjach trójfazowych jako wyłącznik główny dla niewielkich maszyn i urządzeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed podłączeniem należy sprawdzić, czy przekrój przyłączanych przewodów jest dobrany do prądu znamionowego 2A (zalecany min. 1,5 mm²). Moment dokręcania zacisków należy stosować zgodnie z danymi producenta podanymi w dokumentacji. Dozwolone jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Po montażu wykonać pomiary sprawdzające ciągłość i izolację obwodu.

FAQ

• Czy wyłącznik nadprądowy S313 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Dźwignia załączająca ma kolor czarny – stan pracy można łatwo odczytać wizualnie.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W specyfikacji nie podano konkretnego stopnia ochrony – standardowo dla aparatury modułowej montowanej na szynie DIN w rozdzielnicy przyjmuje się ochronę IP20 od strony czołowej. Po zabudowie w obudowie stopień ochrony wzrasta zgodnie z klasą obudowy.
• Czy można do niego dołączyć wyzwalacz wzrostowy lub styk pomocniczy? Tak, wyłącznik nadprądowy S313 serii DX3 umożliwia doposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z tej samej serii – zgodnie z danymi producenta. Umożliwia to zdalne sterowanie i sygnalizację stanu załączenia.
