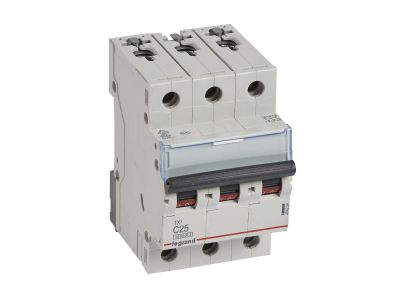

Wyłącznik nadprądowy S313 3P C 25A 10kA serii TX3 | 404224 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P C 25A 10kA serii TX3 (symbol 404224) to trójbiegunowy aparat modułowy o szerokości 3 modułów (52,5 mm) przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki charakterystyce C i prądowi znamionowemu 25 A sprawdza się w instalacjach z odbiornikami o wysokim prądzie rozruchowym, zapewniając selektywność bez zbędnych wyłączeń.

• Prąd znamionowy 25 A i charakterystyka C: Zapewnia selektywną ochronę przed przeciążeniami i zwarciami w obwodach o podwyższonym prądzie rozruchowym, np. silniki, transformatory – bezpieczeństwo instalacji bez niepotrzebnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje skuteczne wyłączenie wysokich prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Szerokość 3 modułów (52,5 mm) i montaż na szynie TH35: Kompaktowa budowa ułatwia instalację w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafie.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia rozbudowę systemu o funkcje zdalnego sterowania, sygnalizacji stanu i dodatkowych zabezpieczeń bez konieczności wymiany wyłącznika.
• Dźwignia załączająca w kolorze czarnym: Wyraźne oznaczenie pozycji załączonej/wyłączonej ułatwia pracę instalatorowi i obsłudze.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Wyłącznik nadprądowy S313 przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w trójfazowych instalacjach elektrycznych. Charakterystyka C sprawdza się w obwodach z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.

• Ochrona obwodów silnikowych w maszynach przemysłowych, wentylatorach, pompach.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielniach.
• Wykorzystanie w instalacjach budynków komercyjnych i mieszkalnych wymagających charakterystyki C (np. obwody gniazd w warsztatach).
• Element systemu selektywnej ochrony w rozdzielnicach sterowania i automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 w standardowej rozdzielnicy modułowej. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie można dołączać bloków różnicowoprądowych bezpośrednio – istnieje możliwość rozbudowy o styki pomocnicze i wyzwalacze z serii DX3.

FAQ

• Czy wyłącznik nadprądowy S313 ma podświetlenie? Nie, dźwignia sterująca jest w kolorze czarnym bez elementów podświetlanych.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia ochrony w specyfikacji. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada ochronę IP20 dla części czołowej, ale wartość dla tego modelu należy zweryfikować w pełnej dokumentacji technicznej.
• Jaką charakterystykę wyłącznika wybrać: B czy C? Charakterystyka C (jak w tym modelu) jest zalecana do obwodów z odbiornikami o wysokim prądzie rozruchowym – silniki, transformatory. Charakterystyka B sprawdza się w obwodach oświetleniowych i gniazd ogólnych. Wybór zależy od aplikacji.
