Wyłącznik nadprądowy S313 3P C 25A 10kA serii DX3 | 409256 Legrand

Opis i Kluczowe Cechy

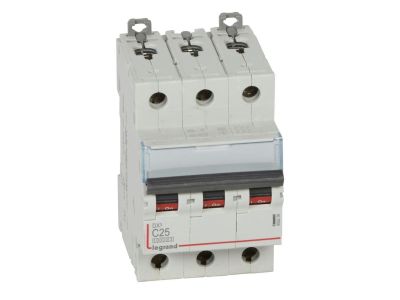

Wyłącznik nadprądowy S313 serii DX3 (symbol 409256) to trójbiegunowy aparat modułowy o prądzie znamionowym 25 A i charakterystyce C, przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia skuteczne wyłączanie w warunkach awaryjnych przy napięciu 230/400 V~.

• Prąd znamionowy 25 A: Bezpieczna ochrona obwodów o znacznym obciążeniu, np. linii zasilających gniazda wtyczkowe czy urządzenia grzewcze.
• Charakterystyka C (5–10 In): Szybkie wyłączanie przy przeciążeniach i zwarciach w obwodach z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA / 16 kA: Gwarancja bezpiecznego wyłączenia nawet przy dużych prądach zwarciowych w instalacjach przemysłowych i komercyjnych.
• Szerokość 3 modułów (52,5 mm): Kompaktowy montaż na szynie TH35, oszczędność miejsca w rozdzielnicy.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza deklarację zgodności CE. Gwarantuje to niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S313 C 25A znajduje zastosowanie w rozdzielnicach przemysłowych, handlowych i mieszkaniowych, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami. Nadaje się szczególnie do obwodów z odbiornikami o charakterystyce mieszanej.

• Ochrona linii zasilających odbiorniki stałe – silniki, pompy, klimatyzatory (charakterystyka C dopasowana do prądów rozruchowych).
• Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych w lokalach komercyjnych – biurach, sklepach, magazynach.
• Element rozdzielni głównych i podrozdzielni w systemach zasilania obiektów wielorodzinnych i usługowych.
• Ochrona odbiorów wymagających wyższej zdolności zwarciowej – np. węzły ciepłownicze, stacje uzdatniania wody (do 16 kA wg normy IEC 60947-2).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (dla 25 A min. 4 mm² Cu). Moment dokręcania zacisków – według dokumentacji producenta. Dopuszcza się przyłączanie szyn grzebieniowych oraz wyposażanie w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy). Blok różnicowoprądowy montowany jest od strony zasilania wyłącznika.

FAQ

• Czy wyłącznik można wyposażyć w styk pomocniczy lub wyzwalacz? Tak, istnieje możliwość montażu styków pomocniczych (sygnalizacja położenia), wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych z serii DX3. Akcesoria montuje się w bocznych gniazdach aparatu.
• Jaka jest znamionowa zdolność zwarciowa (Icn) wyłącznika? Przy napięciu 230/400 V~ wynosi 10 000 A według normy IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2. Należy stosować ją odpowiednio do wymagań instalacji – wyższa wartość obowiązuje w zastosowaniach przemysłowych.
• Czy można podłączyć blok różnicowoprądowy (RCD) do tego wyłącznika? Tak, wyłącznik S313 serii DX3 umożliwia bezpośrednie przyłączanie bloków różnicowoprądowych z tej samej serii. Tworzy wtedy kompaktowy wyłącznik różnicowonadprądowy.
