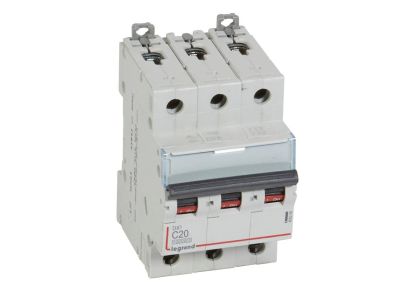

Wyłącznik nadprądowy S313 3P C 20A 10000A serii DX3 | 409255 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii DX3 (indeks 409255) to trójbiegunowe urządzenie o charakterystyce C i prądzie znamionowym 20 A, zaprojektowane do niezawodnej ochrony obwodów przed przeciążeniami i zwarciami. Dzięki szerokości 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Wysoka zdolność zwarciowa (10 kA wg IEC 60898-1, 16 kA wg IEC 60947-2) gwarantuje bezpieczeństwo nawet w instalacjach o dużych prądach zwarciowych.

• Prąd znamionowy 20 A, charakterystyka C: Zapewnia szybkie wyłączenie przy przeciążeniach i zwarciu, chroniąc przewody i odbiorniki przed uszkodzeniem. Charakterystyka C (wyzwalanie przy 5-10 I_n) jest optymalna dla obwodów z prądami rozruchowymi, np. silników lub transformatorów.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje skuteczne wyłączenie wysokich prądów zwarciowych, co minimalizuje ryzyko pożaru i uszkodzenia sprzętu.
• Montaż na szynie TH35 (DIN): Umożliwia szybki i pewny montaż w standardowych rozdzielnicach, bez konieczności stosowania dodatkowych elementów.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: Ułatwia dystrybucję napięcia i oszczędza czas instalacji, a także pozwala na elastyczne konfigurowanie układu.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A) oraz akcesoriami serii DX3: Umożliwia łatwą rozbudowę o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe, dostosowując zabezpieczenie do konkretnych potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 000 A przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Urządzenie jest przeznaczone do pracy w sieciach prądu przemiennego o napięciu 230/400 V.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej wyłącznik S313 znajduje zastosowanie w szerokim spektrum instalacji – od budynków mieszkalnych po obiekty przemysłowe.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach mieszkaniowych i biurowych.
• Ochrona linii kablowych zasilających odbiorniki o umiarkowanych prądach rozruchowych, takie jak silniki, pompy, kompresory.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe.
• Współpraca z systemem optymalnego rozdziału energii HX3 oraz akcesoriami DX3 w celu tworzenia złożonych układów sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego zgodnie z normami instalacyjnymi. Moment dokręcania śrub zacisków należy stosować zgodnie z zaleceniami producenta (wartość podana w instrukcji). Po zamontowaniu sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Czy wyłącznik S313 nadaje się do ochrony silników? Charakterystyka C (wyzwalanie przy 5-10 I_n) jest odpowiednia dla obwodów z silnikami o niewielkim prądzie rozruchowym. W przypadku dużych silników zaleca się stosowanie charakterystyki D lub odpowiednich zabezpieczeń silnikowych. W razie wątpliwości skonsultuj się z projektantem instalacji.
• Jaką szerokość modułu zajmuje wyłącznik S313? Zajmuje 3 moduły po 17,5 mm, co daje łączną szerokość 52,5 mm. Należy to uwzględnić przy planowaniu rozdzielnicy.
• Czy można podłączyć do wyłącznika wyzwalacz wzrostowy lub styk pomocniczy? Tak, wyłącznik S313 jest przystosowany do współpracy z akcesoriami serii DX3, w tym stykami pomocniczymi (sygnalizacja zadziałania), wyzwalaczami wzrostowymi i napięciowymi oraz napędami. Pozwala to na zdalne sterowanie i monitorowanie stanu zabezpieczenia.
