Wyłącznik nadprądowy S313 3P C 1A 10000A serii DX3 | 409247 Legrand

Opis i Kluczowe Cechy

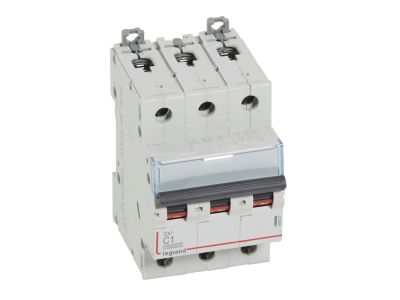

Wyłącznik nadprądowy S313 (symbol katalogowy 409247) z serii DX3 to trójbiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 1 A. Zapewnia niezawodną ochronę przeciwzwarciową i przeciążeniową w obwodach prądu przemiennego 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 gwarantuje skuteczne wyłączanie w stanach awaryjnych. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy podczas montażu na szynie TH35.

• Prąd znamionowy 1 A: Precyzyjna ochrona obwodów o niskim obciążeniu, zapobiegająca uszkodzeniu przewodów i odbiorników.
• Charakterystyka C: Odpowiednia do obciążeń o charakterze silnikowym, transformatorowym i innych odbiorników z udarowym prądem rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoki poziom bezpieczeństwa przy zwarciu, minimalizujący ryzyko uszkodzenia instalacji.
• Trójbiegunowy (3P 400 V~): Przeznaczony do ochrony obwodów trójfazowych, stosowany w sieciach przemysłowych i budynkowych.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia łatwe łączenie z rozdzielnicami i szynami grzebieniowymi, co upraszcza okablowanie.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S313 od serii DX3 znajduje zastosowanie w ochronie obwodów odbiorczych przed skutkami przetężeń i zwarć. Dzięki trójbiegunowej konstrukcji i prądowi 1 A dedykowany jest do obwodów o niskim obciążeniu w instalacjach przemysłowych i bytowych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie sterowników PLC, przekaźników oraz innych urządzeń automatyki w szafach rozdzielczych.
• Ochrona obwodów sygnalizacyjnych i sterowniczych w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie Optymalnego Rozdziału Energii HX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, zajmując 3 moduły (52,5 mm). Przekrój przewodów dobrać do prądu znamionowego 1 A oraz spodziewanego obciążenia. Moment dokręcania zacisków oraz dopuszczalne typy przewodów (np. szyny grzebieniowe, sztyftowe) należy stosować zgodnie z dokumentacją producenta. Nie przekraczać podanych parametrów znamionowych.

FAQ

• Czy wyłącznik S313 można stosować w instalacjach trójfazowych? Tak, wyłącznik jest trójbiegunowy (3P), przeznaczony do obwodów 400 V~, co pozwala na zabezpieczenie wszystkich trzech faz jednocześnie.
• Jaka jest maksymalna zdolność łączeniowa wyłącznika S313? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według normy IEC/EN 60898-1 oraz 16 kA według normy IEC/EN 60947-2.
• Czy wyłącznik nadprądowy S313 można łatwo połączyć w rozdzielnicy z innymi urządzeniami? Tak, umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych oraz jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A. Można go także wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3.
