Wyłącznik nadprądowy S313 3P C 16A 10kA serii TX3 | 404222 Legrand

Opis i Kluczowe Cechy

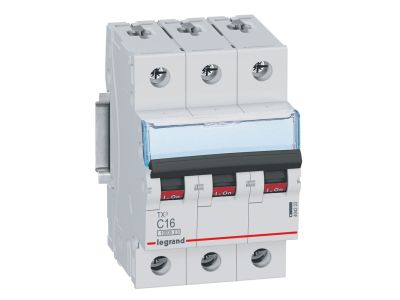

Wyłącznik nadprądowy S313 (symbol 404222) z serii TX3 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i charakterystyce C. Zapewnia ochronę obwodów 400 V~ przed przeciążeniami i zwarciami, oferując znamionową zwarciową zdolność łączeniową 10 kA wg IEC 60898-1 oraz 16 kA wg IEC 60947-2. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 16 A i charakterystyka C: optymalne zabezpieczenie obwodów o umiarkowanych prądach rozruchowych (np. silniki, transformatory) – zadziałanie przy 5-10 krotności prądu znamionowego.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka odporność na zwarcia zwiększająca bezpieczeństwo instalacji i chronionych odbiorników.
• Trójbiegunowy 400 V~: kompleksowa ochrona wszystkich faz w obwodach trójfazowych – jedna obudowa, prostszy montaż.
• Szerokość 3 moduły (52,5 mm): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych: szybki i elastyczny montaż, łatwa rozbudowa instalacji. Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA). Posiada certyfikację CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia – zarówno w budownictwie mieszkaniowym, komercyjnym, jak i lekkim przemyśle.

• Ochrona przewodów i odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów silników, pomp, wentylatorów i innych urządzeń z charakterystyką rozruchową wymagającą charakterystyki C.
• Stosowany w instalacjach trójfazowych 400 V~ z możliwością podłączenia szyn grzebieniowych i akcesoriów serii DX3.
• Może być wyposażony w styki pomocnicze (sygnalizacja położenia) oraz wyzwalacze wzrostowe/podnapięciowe do zdalnego sterowania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 16 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do wyłącznika. Uwaga: brak możliwości przyłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik S313 można zamontować na szynie DIN? Tak, wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) o szerokości 35 mm.
• Jakie akcesoria można podłączyć do tego wyłącznika? Zgodnie z danymi producenta możliwe jest wyposażenie w styki pomocnicze, wyzwalacze (wzrostowe, podnapięciowe) oraz napędy z serii DX3.
• Czy można podłączyć blok różnicowoprądowy do wyłącznika S313? Nie, producent nie przewiduje możliwości przyłączania bloków różnicowoprądowych do tego modelu.
