Wyłącznik nadprądowy S313 3P C 13A 10000A serii TX3 | 404221 Legrand

Opis i Kluczowe Cechy

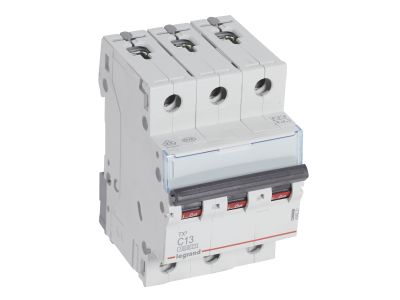

Wyłącznik nadprądowy S313 (symbol 404221) z serii TX3 to trójbiegunowy aparat modularny o charakterystyce C i prądzie znamionowym 13 A, przeznaczony do pracy w sieci 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC 60898-1 (16 000 A według IEC 60947-2) zapewnia skuteczną ochronę przed skutkami zwarć w obwodach o znacznym obciążeniu. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 13 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym prądzie roboczym, zapobiegając przegrzaniu przewodów i odbiorników.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10-krotności prądu znamionowego – przeznaczona do obwodów, w których występują niewielkie prądy rozruchowe, np. oświetlenie, gniazda, urządzenia gospodarstwa domowego.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa pozwala na stosowanie w instalacjach o dużym potencjale zwarciowym, zwiększając bezpieczeństwo i niezawodność.
• Wykonanie trójbiegunowe (3P) 400 V~: Chroni wszystkie trzy fazy w sieci trójfazowej, idealne do zabezpieczania silników, grzejników i innych odbiorników trójfazowych.
• Szerokość 3 modułów (52,5 mm): Kompaktowa konstrukcja ułatwia instalację w standardowych rozdzielnicach, oszczędzając miejsce na dodatkową aparaturę.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do ochrony obwodów w instalacjach niskiego napięcia. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S313 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach do zabezpieczania obwodów odbiorczych i linii zasilających. Idealnie nadaje się do:

• Ochrony obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczania odbiorników trójfazowych takich jak silniki, pompy, wentylatory, kompresory i urządzenia grzewcze.
• Stosowania w rozdzielnicach jako zabezpieczenie nadprądowe w instalacjach wymagających charakterystyki C – tam, gdzie występuje niewielki prąd rozruchowy.
• Współpracy z szynami grzebieniowymi oraz akcesoriami z serii DX3 (styki pomocnicze, wyzwalacze, napędy) w celu rozbudowy systemu sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy. Szerokość modułu wynosi 17,5 mm na każdy biegun (łącznie 3 moduły). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla 13 A minimum 1,5 mm² Cu lub 2,5 mm² w zależności od warunków). Moment dokręcania śrub zacisków – należy stosować wartości podane w dokumentacji technicznej producenta. Dopuszczalne jest podłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie ma możliwości przyłączania bloków różnicowoprądowych bezpośrednio (wymagana jest osobna aparatura).

FAQ

• Czy wyłącznik S313 nadaje się do zabezpieczania silników? Tak, charakterystyka C jest odpowiednia dla obwodów silnikowych, pod warunkiem że prąd rozruchowy nie przekracza 10-krotności prądu znamionowego. W przypadku ostrych rozruchów warto rozważyć charakterystykę D. S313 zapewnia ochronę zwarciową oraz przeciążeniową.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 kA, a według IEC 60947-2 – 16 kA. Oznacza to, że wyłącznik może bezpiecznie wyłączyć prąd zwarciowy do tych wartości, pod warunkiem odpowiedniej instalacji.
• Czy można podłączyć blok różnicowoprądowy do tego wyłącznika? Nie, konstrukcja wyłącznika S313 nie przewiduje bezpośredniego przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy lub kombinację z wyłącznikami nadprądowymi serii DX3, które to umożliwiają.
