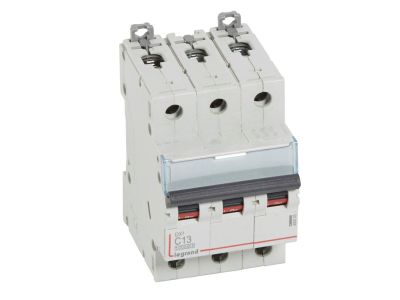

Wyłącznik nadprądowy S313 3P C 13A 10000A serii DX3 | 409253 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P C 13A 10000A serii DX3 (nr katalogowy 409253) to trójbiegunowe urządzenie ochronne przeznaczone do zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć. Znamionowy prąd 13 A oraz charakterystyka C czynią go odpowiednim do obwodów z odbiornikami o podwyższonym prądzie rozruchowym, takimi jak silniki czy transformatory. Dzięki zdolności łączeniowej wynoszącej 10 000 A (IEC/EN 60898-1) oraz 16 kA (IEC/EN 60947-2) zapewnia skuteczne przerywanie prądów zwarciowych. Szerokość 3 modułów (52,5 mm) umożliwia łatwą instalację w rozdzielnicach na szynie TH35.

• Charakterystyka C: Zabezpiecza obwody, w których mogą wystąpić chwilowe prądy rozruchowe (np. silniki, oświetlenie wyładowcze) – wyzwalanie przy 5-10 krotności prądu znamionowego.
• Prąd znamionowy 13 A: Odpowiedni do zasilania odbiorników o umiarkowanym poborze mocy, zapewnia ochronę przewodów i odbiorników.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (wg IEC/EN 60898-1) i 16 000 A (wg IEC/EN 60947-2): Gwarantuje bezpieczne wyłączenie prądów zwarciowych o dużych wartościach, minimalizując ryzyko uszkodzenia instalacji.
• Szerokość 3 modułów (52,5 mm): Umożliwia łatwy montaż w rozdzielnicach modułowych oraz późniejsze rozszerzanie systemu.
• Kompatybilność z systemem HX3 do 125 A: Możliwość współpracy z szynami grzebieniowymi, stykami pomocniczymi, wyzwalaczami i napędami z serii DX3 oraz blokami różnicowoprądowymi.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V) oraz IEC/EN 60947-2 (16 000 A przy 230/400 V). Posiada certyfikację CE i jest zgodny z obowiązującymi dyrektywami dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S313 3P C 13A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach do zabezpieczania obwodów odbiorczych. Dzięki charakterystyce C i prądowi 13 A sprawdza się w:

• Zabezpieczaniu obwodów silnikowych i transformatorów o podwyższonym prądzie rozruchowym.
• Ochronie linii zasilających odbiorniki sterowane ze styczników lub przekaźników.
• Instalacjach w budynkach mieszkalnych i komercyjnych, gdzie wymagana jest selektywność zabezpieczeń.
• Systemach automatyki budynkowej, gdzie konieczne jest rozłączanie przy przeciążeniu i zwarciu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym 13 A i warunkami instalacji. Dokręcanie zacisków wykonać z momentem określonym w dokumentacji producenta. Wyłącznik umożliwia przyłączanie szyn grzebieniowych lub sztyftowych oraz współpracę z modułami dodatkowymi.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, która oznacza wyzwalanie przy prądzie od 5 do 10 razy większym od prądu znamionowego (13 A). Jest to typowe zabezpieczenie dla odbiorników o podwyższonym prądzie rozruchowym.
• Czy można dołączyć do niego blok różnicowoprądowy? Tak, wyłącznik serii DX3 umożliwia przyłączanie dedykowanych bloków różnicowoprądowych, co pozwala zbudować kompletne zabezpieczenie przeciążeniowe, zwarciowe i różnicowoprądowe.
• Czy można stosować szyny grzebieniowe do łączenia wyłączników? Tak, konstrukcja wyłącznika pozwala na przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia tworzenie rozdzielnic i redukuje liczbę połączeń przewodów.
