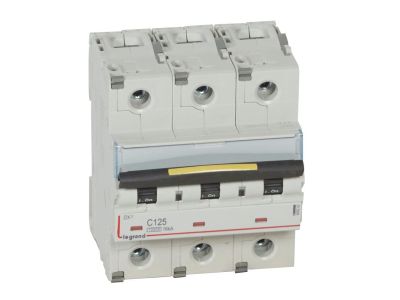

Wyłącznik nadprądowy S313 3P C 125A 10kA serii DX3 | 409282 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P C 125A 10kA serii DX3 (symbol 409282) to trójbiegunowy aparat modułowy o szerokości 4,5 modułu (78,75 mm), przeznaczony do zabezpieczania obwodów przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 125 A oraz charakterystyce C zapewnia ochronę odbiorników o dużym prądzie rozruchowym, takich jak silniki czy transformatory.

• Prąd znamionowy 125 A: zabezpiecza obwody o znacznym obciążeniu bez ryzyka przegrzania aparatu.
• Charakterystyka C (wyzwalanie przy 5–10 I_n): odpowiednia dla obwodów z odbiornikami indukcyjnymi – zapobiega zbędnym wyłączeniom przy rozruchu.
• Zdolność zwarciowa 10 kA (IEC 60898‑1) / 16 kA (IEC 60947‑2): wysoka odporność na zwarcia w instalacjach przemysłowych i rozdzielnicach głównych.
• Szerokość 4,5 modułu (78,75 mm): kompaktowa budowa ułatwiająca montaż w rozdzielnicach modułowych.
• Trójbiegunowy (3P): równoczesne zabezpieczenie wszystkich trzech faz w układzie 400 V AC.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898‑1 (zdolność zwarciowa 10 kA) oraz IEC 60947‑2 (zdolność zwarciowa 16 kA). Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S313 3P C 125A znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów o dużym prądzie oraz odporność na zwarcia.

• Zabezpieczanie linii zasilających maszyny i urządzenia przemysłowe.
• Ochrona obwodów silnikowych o dużym prądzie rozruchowym (np. wentylatory, sprężarki).
• Zabezpieczanie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Stosowanie w układach automatyki przemysłowej jako zabezpieczenie przeciążeniowe i zwarciowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat przeznaczony jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 125 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Jaką zdolność zwarciową ma ten wyłącznik? Zgodnie z normą IEC 60898‑1 zdolność zwarciowa wynosi 10 kA, natomiast według IEC 60947‑2 – 16 kA. Oba parametry są potwierdzone certyfikatem CE.
• Do czego służy charakterystyka C? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 krotności prądu znamionowego. Jest zalecana do obwodów z odbiornikami o podwyższonym prądzie rozruchowym, np. silnikami lub transformatorami.
• Jaka jest szerokość modułowa wyłącznika? Szerokość wynosi 4,5 modułu (78,75 mm). Należy uwzględnić tę wartość podczas planowania rozdzielnicy.
