Wyłącznik nadprądowy S313 3P C 10A 10kA serii TX3 | 404220 Legrand

Opis i Kluczowe Cechy

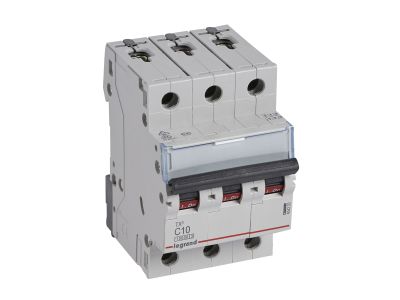

Wyłącznik nadprądowy S313 serii TX3 (symbol 404220) to trójbiegunowe urządzenie ochronne o charakterystyce C, znamionowym prądzie 10 A i zdolności zwarciowej 10 kA (wg IEC 60898-1) / 16 kA (wg IEC 60947-2). Szerokość 3 modułów (52,5 mm) pozwala na kompaktowy montaż w rozdzielnicy. Czarna dźwignia załączająca ułatwia identyfikację stanu pracy. Dedykowany do zabezpieczania obwodów odbiorczych przed przeciążeniem i zwarciem.

• Charakterystyka C: wyzwalanie w zakresie 5–10 × In – zapewnia selektywność i ochronę obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (silniki, oświetlenie).
• Prąd znamionowy 10 A: bezpieczna praca w obwodach o obciążeniu do 10 A (przy 400 V) bez ryzyka przegrzania wyłącznika.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): skuteczne wyłączenie wysokich prądów zwarciowych, zwiększające bezpieczeństwo instalacji i urządzeń.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w rozdzielnicach modułowych, zgodny ze standardem DIN.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 oraz przyłączanie za pomocą szyn grzebieniowych lub sztyftowych – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S313 TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego parametry zwarciowe i bezpieczeństwo użytkowania. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy 3P C 10A przeznaczony jest do zabezpieczania i sterowania obwodami w instalacjach niskiego napięcia 400 V AC. Sprawdza się w:

• Zabezpieczaniu obwodów oświetleniowych, gniazd wtyczkowych i odbiorników stałych w budynkach mieszkalnych i komercyjnych.
• Ochronie linii zasilających silniki, wentylatory, pompy i inne urządzenia o charakterystyce rozruchowej do 10 × In.
• Zastosowaniach w automatyce budynkowej i przemysłowej, gdzie wymagana jest selektywność wyłączeń.
• Rozdzielnicach głównych i podrozdzielnicach, jako element zabezpieczenia przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 TX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta. Nie przyłączać bloków różnicowoprądowych – produkt nie obsługuje tej funkcji.

FAQ

• Czy wyłącznik nadprądowy S313 TX3 można podłączyć z wyłącznikiem różnicowoprądowym? Nie, producent nie przewiduje możliwości przyłączania bloków różnicowoprądowych do tego modelu. Należy stosować oddzielne wyłączniki różnicowoprądowe.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10 razy większym od prądu znamionowego (In = 10 A). Urządzenie jest odporne na krótkotrwałe prądy rozruchowe, typowe dla silników i świetlówek.
• Jaka jest zdolność zwarciowa w układzie 3-fazowym? Zgodnie z IEC 60898-1 wynosi 10 kA przy 400 V AC, a zgodnie z IEC 60947-2 – 16 kA przy 400 V AC. To zapewnia bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych.
