Wyłącznik nadprądowy S313 3P C 10A 10000A serii DX3 | 409252 Legrand

Opis i Kluczowe Cechy

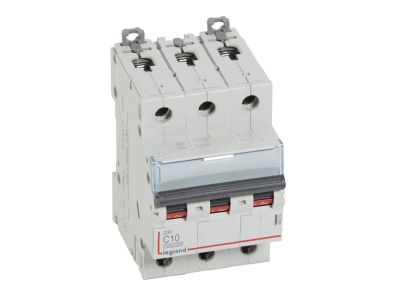

Wyłącznik nadprądowy S313 3P C 10A 10000A serii DX3 (symbol 409252) to trójbiegunowy wyłącznik o charakterystyce C, przeznaczony do ochrony obwodów przed przetężeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 zapewnia wysokie bezpieczeństwo nawet w wymagających instalacjach. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 10 A: Zabezpiecza obwody o umiarkowanym obciążeniu, np. gniazda wtykowe i oświetlenie.
• Charakterystyka C: Wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego – odpowiednie do obwodów z urządzeniami o umiarkowanym prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Gwarantuje bezpieczne wyłączanie dużych prądów zwarciowych.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych.
• Możliwość rozbudowy: Kompatybilny ze stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami z serii DX3, a także blokami różnicowoprądowymi.
• Dźwignia załączająca w kolorze czarnym: Wyraźny wizualny wskaźnik stanu wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi dyrektywami.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, komercyjnych i przemysłowych. Sprawdza się w obwodach wymagających ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie obwodów odbiorników w instalacjach biurowych i handlowych.
• Stosowanie w rozdzielnicach głównych jako zabezpieczenie przedlicznikowe lub podlicznikowe.
• Element systemu Optymalnego Rozdziału Energii HX3 – kompatybilny z szynami grzebieniowymi i blokami różnicowoprądowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 10 A (zalecany min. 1,5 mm² Cu). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik nadprądowy S313 ma podświetlenie? Nie, jest to standardowy wyłącznik nadprądowy bez funkcji podświetlenia. Do sygnalizacji stanu można zastosować dodatkowe styki pomocnicze.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP. Typowo wyłączniki modułowe montowane w rozdzielnicach mają ochronę IP20 przed dotykiem. W warunkach zabudowy w rozdzielnicy stopień ochrony zapewnia obudowa.
• Jaka jest szerokość wyłącznika w modułach? Wyłącznik zajmuje 3 moduły (3 x 17,5 mm = 52,5 mm).
