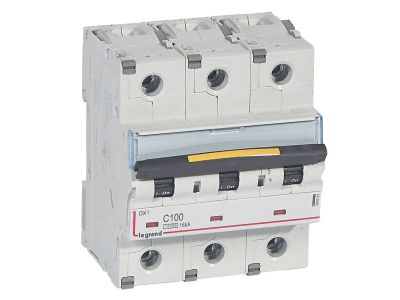

Wyłącznik nadprądowy S313 3P C 100A 10kA serii DX3 | 409281 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 (symbol 409281) to trójbiegunowy aparat modułowy serii DX3 o charakterystyce C, prądzie znamionowym 100 A i zdolności zwarciowej 10 kA (zgodnie z IEC 60898-1) oraz 16 kA (zgodnie z IEC 60947-2). Szerokość 4,5 modułu (po 17,5 mm) pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy. Przeznaczony do zabezpieczania obwodów trójfazowych 400 V w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 100 A: Zabezpiecza obwody o wysokim obciążeniu bez ryzyka przegrzania styków – idealny do silników, pieców i agregatów.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 In, zapewniające selektywną ochronę przed zwarciami i przeciążeniami w obwodach z odbiornikami indukcyjnymi.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne rozłączenie nawet w instalacjach o dużym potencjale zwarciowym, chroniąc ludzi i sprzęt.
• 3 bieguny (3P) 400 V~: Dedykowany do układów trójfazowych, umożliwia jednoczesne odcięcie wszystkich faz w razie awarii.
• Szerokość 4,5 modułu (78,75 mm): Kompaktowa budowa ułatwia montaż w rozdzielnicy i oszczędza miejsce na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (zdolność zwarciowa 10 kA) oraz IEC 60947-2 (zdolność zwarciowa 16 kA). Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania zgodne z europejskimi wymaganiami dla aparatury modułowej.

Zastosowanie

Uniwersalne zabezpieczenie nadprądowe do obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w instalacjach wymagających wysokiej zdolności zwarciowej.

• Zabezpieczanie obwodów odbiorników trójfazowych, takich jak silniki elektryczne, pompy, sprężarki i piece przemysłowe.
• Ochrona instalacji w budynkach komercyjnych, halach produkcyjnych i magazynach.
• Stosowanie w rozdzielnicach głównych budynków mieszkalnych wielorodzinnych z obciążeniami do 100 A.
• Zabezpieczenie przeciwzwarciowe i przeciążeniowe w systemach automatyki budynkowej i rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat mocuje się na szynie TH35 (DIN) bez użycia narzędzi – zatrzask samoczynnie blokuje się w żądanej pozycji. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla 100 A (np. 35 mm² Cu). Moment dokręcania zacisków – ściśle według dokumentacji producenta (zwykle 2–3 Nm). Wyłącznik powinien być montowany w obudowie o odpowiednim stopniu ochrony (zalecane IP20 lub wyższy, w zależności od warunków otoczenia).

FAQ

• Czy wyłącznik nadprądowy S313 ma podświetlenie? Nie, standardowy wyłącznik nadprądowy nie jest wyposażony w podświetlenie. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (czerwona/zielona kropka) na obudowie.
• Jaki stopień ochrony ma ten aparat? Aparat modułowy montowany w rozdzielnicy posiada typowy stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm). Po zainstalowaniu w rozdzielnicy z drzwiami uzyskuje wyższy stopień ochrony (IP3x lub więcej).
• Jaką charakterystykę wyzwalania ma ten model? Charakterystyka C – wyzwalanie przy prądzie 5–10 In (500–1000 A dla 100 A). Jest to charakterystyka uniwersalna, zalecana do obwodów z silnikami, transformatorami i odbiornikami o niewielkim prądzie rozruchowym.
