Wyłącznik nadprądowy S313 3P C 0,5A 10000A serii TX3 | 404213 Legrand

Opis i Kluczowe Cechy

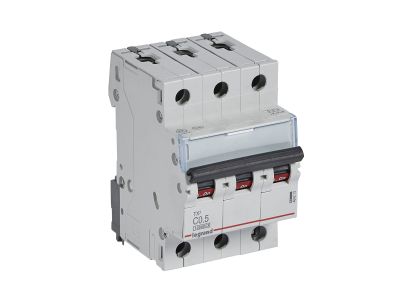

Wyłącznik nadprądowy S313 (symbol 404213) serii TX3 to trójbiegunowy aparat modułowy o prądzie znamionowym 0,5 A i charakterystyce C. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 10000 A (10 kA) według IEC 60898-1 oraz 16000 A (16 kA) według IEC 60947-2 przy napięciu 230/400 V~. Szerokość 3 moduły (52,5 mm) umożliwia kompaktowy montaż na szynie TH35, a możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy serii DX3 rozszerza funkcjonalność urządzenia.

• Prąd znamionowy 0,5 A: Pozwala na precyzyjną ochronę obwodów o bardzo małym poborze prądu – np. sterowników PLC, przekaźników, układów pomiarowych – bez ryzyka uszkodzenia przewodów lub odbiorników.
• Charakterystyka C (5–10 In): Zapewnia selektywność w obwodach z niewielkimi prądami rozruchowymi (transformatory sterownicze, małe silniki), minimalizując ryzyko fałszywych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje bezpieczne i szybkie wyłączenie awaryjne, chroniąc instalację i personel.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, a uniwersalny montaż na szynie TH35 ułatwia zabudowę.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy umożliwiają sygnalizację stanu, zdalne wyłączanie oraz integrację z systemami automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (16 kA) dla napięcia 230/400 V~. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dla aparatury niskiego napięcia.

Zastosowanie

Dzięki prądowi znamionowemu 0,5 A i charakterystyce C wyłącznik S313 znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, szczególnie w obwodach o niewielkim poborze energii, gdzie wymagana jest szybka i selektywna ochrona.

• Ochrona obwodów sterowania – PLC, przekaźników, styczników – przed przeciążeniem i zwarciem w szafach sterowniczych.
• Zabezpieczenie układów pomiarowych, sygnalizacji i automatyki budynkowej (czujniki, sterowniki oświetlenia, systemy HVAC).
• Stosowany w obwodach z transformatorami sterowniczymi małej mocy, gdzie charakterystyka C zapobiega wyzwalaniu podczas załączania.
• Ochrona linii zasilających odbiorników LED lub małych urządzeń przemysłowych w instalacjach trójfazowych 400 V~.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Do podłączenia przewodów należy stosować moment dokręcania zacisków zgodny z dokumentacją producenta, a przekroje przewodów dobrać do prądu znamionowego i warunków zwarciowych. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Niedopuszczalne jest dołączanie bloków różnicowoprądowych – wyłącznik nie jest przystosowany do współpracy z modułami RCD.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika S313? Zgodnie z normą IEC 60898-1 wynosi 10000 A (10 kA), a według IEC 60947-2 – 16000 A (16 kA) przy napięciu 230/400 V~.
• Czy można zamontować do niego wyzwalacz lub styk pomocniczy? Tak, aparat można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3. Umożliwia to sygnalizację stanu i zdalne sterowanie.
• Czy wyłącznik S313 nadaje się do ochrony obwodów trójfazowych? Tak, jest to aparat trójbiegunowy (3P) przeznaczony do pracy w sieci 400 V~. Chroni jednocześnie wszystkie trzy fazy przed przeciążeniem i zwarciem.
