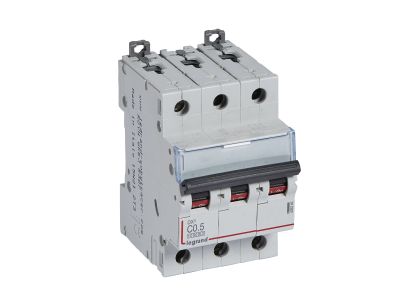

Wyłącznik nadprądowy S313 3P C 0,5A 10000A serii DX3 | 409246 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 z serii DX3 (numer katalogowy 409246) to trójbiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 0,5 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) zapewnia skuteczną ochronę przed skutkami zwarć. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynę TH35.

• Prąd znamionowy 0,5 A: precyzyjne zabezpieczenie obwodów o bardzo małym obciążeniu – idealne do sterowania, sygnalizacji i automatyki.
• Charakterystyka C: wyzwalanie przy 5–10-krotności prądu znamionowego, odpowiednie dla obciążeń rezystancyjnych oraz małych silników.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoki poziom bezpieczeństwa nawet w sieciach o dużym prądzie zwarcia.
• Możliwość rozbudowy: gotowość do współpracy ze stykami pomocniczymi, wyzwalaczami wzrostowymi/napięciowymi, napędami silnikowymi oraz blokami różnicowoprądowymi z serii DX3 – elastyczność konfiguracji systemu zabezpieczeń.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: łatwa integracja z nowoczesnymi rozwiązaniami rozdzielnic.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w instalacjach niskiego napięcia 230/400 V~, szczególnie tam, gdzie wymagane jest zabezpieczenie obwodów o niskim prądzie znamionowym.

• Zabezpieczanie obwodów sterowania, sygnalizacji i automatyki budynkowej.
• Ochrona linii oświetleniowych o małej mocy.
• Zabezpieczanie obwodów zasilania styczników, przekaźników i układów PLC.
• Stosowanie jako zabezpieczenie przedlicznikowe w instalacjach z ograniczoną mocą przyłączeniową.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie mocuje się na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków oraz parametry przyłączenia – zgodnie z dokumentacją producenta. Zalecane jest stosowanie szyn grzebieniowych lub sztyftowych, aby zapewnić pewne połączenie.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, wyłącznik nie posiada wbudowanego podświetlenia. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni.
• Jaki jest stopień ochrony IP? Wyłącznik przeznaczony jest do montażu w rozdzielnicach, gdzie typowo zapewniony jest stopień ochrony IP20. Dla samego aparatu nie określa się indywidualnego stopnia IP.
• Jaki jest tryb pracy styku? Wyłącznik pracuje w charakterystyce C, co oznacza wyzwalanie przy 5–10-krotności prądu znamionowego. Stosowany jest do zabezpieczania obwodów, w których występują umiarkowane prądy rozruchowe.
