Wyłącznik nadprądowy S313 3P B 6A 10000A serii DX3 | 408988 Legrand

Opis i Kluczowe Cechy

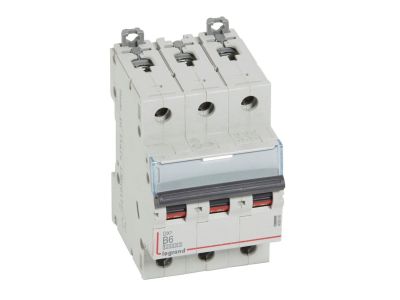

Wyłącznik nadprądowy S313 serii DX3 (symbol 408988) to trójbiegunowe urządzenie zabezpieczające o charakterystyce B i prądzie znamionowym 6 A. Zapewnia wyjątkowo wysoką zwarciową zdolność łączeniową – 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2 – co gwarantuje skuteczną ochronę instalacji nawet przy silnych zwarciach. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu pełnej funkcjonalności.

• Charakterystyka B (prąd 6 A): Szybkie wyzwalanie przy przeciążeniach – idealne do zabezpieczania obwodów z urządzeniami elektronicznymi, oświetleniem LED i gniazd wtyczkowych.
• Zwarciowa zdolność łączeniowa 10 000 A / 16 000 A: Dwupoziomowa odporność na prądy zwarciowe pozwala na stosowanie wyłącznika w instalacach o podwyższonej mocy zwarciowej bez ryzyka uszkodzenia aparatu.
• Trzy bieguny (3P) 400 V~: Pełne zabezpieczenie wszystkich faz w sieciach trójfazowych – zgodne z wymaganiami typowych obwodów przemysłowych i budynkowych.
• Kompatybilność z systemem HX3: Możliwość przyłączania szyn grzebieniowych, sztyftowych oraz bloków różnicowoprądowych – łatwa rozbudowa i integracja z Systemem Optymalnego Rozdziału Energii do 125 A.
• Współpraca z akcesoriami serii DX3: Styki pomocnicze, wyzwalacze i napędy – elastyczne doposażenie w funkcje sygnalizacji, zdalnego wyzwalania czy automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S313 DX3 spełnia wymagania norm IEC/EN 60898-1 (charakterystyka wyzwalania B, zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (zdolność łączeniowa 16 000 A). Posiada certyfikat CE i jest przeznaczony do pracy w sieciach prądu przemiennego 230/400 V~.

Zastosowanie

Dzięki charakterystyce B oraz podwyższonej zdolności zwarciowej wyłącznik sprawdza się w obwodach wymagających szybkiego odcięcia prądu przy przeciążeniach i zwarciach. Znajduje zastosowanie w:

• Zabezpieczaniu obwodów oświetleniowych (w tym LED) oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Sterowaniu i zabezpieczaniu odbiorników w instalacjach przemysłowych o małym poborze prądu (np. wentylatory, pompy, sterowniki).
• Jako element w rozdzielnicach głównych i podrozdzielniach, w szczególności w systemie optymalnego rozdziału energii HX3.
• Zabezpieczaniu obwodów automatyki budynkowej, gdzie wymagana jest szybka selektywność wyłączeń przy małych prądach zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 DX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 6 A oraz mocą zwarciową instalacji. Moment dokręcania zacisków oraz zalecany typ przewodów – zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy upewnić się, że wyłącznik jest rozłączony (dźwignia w położeniu OFF).

FAQ

• Czy wyłącznik S313 można wyposażyć w wyzwalacz wzrostowy lub podnapięciowy? Tak, seria DX3 oferuje dedykowane wyzwalacze, które montuje się w gniazdach bocznych wyłącznika. Umożliwiają one zdalne wyłączanie obwodu.
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Dla normy IEC/EN 60898-1 wynosi 10 000 A, a dla IEC/EN 60947-2 – 16 000 A, przy napięciu 400 V~.
• Czy można podłączyć do wyłącznika blok różnicowoprądowy? Tak, wyłącznik S313 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3, co pozwala stworzyć kompaktowy wyłącznik różnicowoprądowo-nadprądowy.
