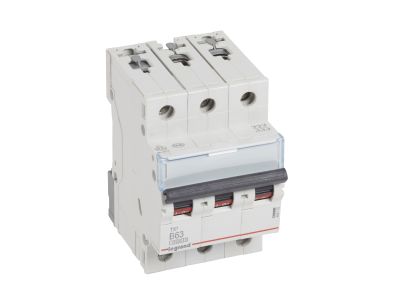

Wyłącznik nadprądowy S313 3P B 63A 10kA serii TX3 | 404132 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 z serii TX3 (symbol 404132) to trójbiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 63 A i znamionowej zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2). Dzięki szerokości 3 modułów (52,5 mm) umożliwia efektywne wykorzystanie przestrzeni w rozdzielnicach, zapewniając jednocześnie niezawodne zabezpieczenie obwodów w instalacjach niskiego napięcia.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc instalację przed przeciążeniem bez ryzyka przegrzania przewodów.
• Charakterystyka B (3÷5 In): Szybkie wyzwalanie przy zwarciu, dedykowana do obwodów o charakterze rezystancyjnym i niskich prądach rozruchowych – idealna do linii oświetleniowych i gniazd wtykowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarcia, co zwiększa bezpieczeństwo użytkowania i trwałość aparatu.
• Szerokość 3 moduły (52,5 mm): Kompaktowa obudowa oszczędza miejsce w szafie rozdzielczej, ułatwiając gęste rozmieszczenie aparatury modułowej.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy serii DX³: Elastyczna rozbudowa funkcji sygnalizacji, zdalnego wyzwalania i automatyki bez konieczności wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (zdolność łączeniowa 16 kA). Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami dla aparatury modułowej niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S313 3P B 63A przeznaczony jest do ochrony obwodów przed skutkami przeciążeń i zwarć w instalacjach elektrycznych prądu przemiennego 400 V. Sprawdza się w szerokim zakresie obiektów.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona obwodów odbiorników przemysłowych o umiarkowanych prądach rozruchowych, takich jak nagrzewnice, piece czy maszyny biurowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków komercyjnych oraz w instalacjach tymczasowych (place budowy).
• Zabezpieczanie obwodów sterowniczych w systemach automatyki budynkowej (BMS) – przy braku dużych prądów udarowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że obwód jest pozbawiony napięcia.

Urządzenie montuje się na szynie montażowej TH35 (DIN) poprzez zatrzaśnięcie. Przyłącze przewodów wykonaj zgodnie z dokumentacją producenta, zwracając uwagę na właściwy moment dokręcania zacisków. Przekrój przewodów dobierz do prądu znamionowego 63 A oraz do obciążenia obwodu. Wyłącznik nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych – w razie potrzeby ochrony różnicowoprądowej zastosuj oddzielny wyłącznik RCD.

FAQ

• Czy wyłącznik można podłączyć do szyny grzebieniowej? Tak, model S313 dopuszcza przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielenie faz w rozdzielnicy.
• Czy istnieje możliwość zamontowania styków pomocniczych? Tak, wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX³, co pozwala na sygnalizację stanu i zdalne sterowanie.
• Czy wyłącznik posiada wbudowany wskaźnik zadziałania? Dźwignia załączająca w kolorze czarnym wskazuje pozycję załączenia/wyłączenia; po zadziałaniu wyłącznika dźwignia przemieszcza się do pozycji środkowej, co sygnalizuje wystąpienie zwarcia lub przeciążenia.
