Wyłącznik nadprądowy S313 3P B 63A 10000A serii DX3 | 408997 Legrand

Opis i Kluczowe Cechy

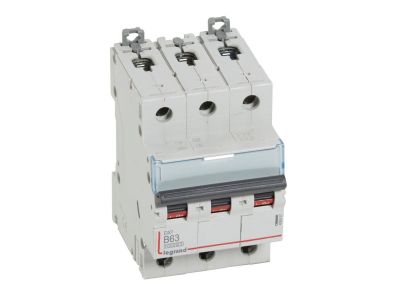

Wyłącznik nadprądowy S313 serii DX3 to trójbiegunowe urządzenie o charakterystyce B i prądzie znamionowym 63 A, przeznaczone do pracy w sieciach 400 V~. Szerokość 3 modułów (52,5 mm) zapewnia oszczędność miejsca w rozdzielnicy, a znamionowa zdolność zwarciowa 10 000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) gwarantuje skuteczne zabezpieczenie przed skutkami zwarć w instalacjach przemysłowych i mieszkaniowych.

• Charakterystyka B: Szybkie wyłączenie w przypadku zwarć, chroni przewody i odbiorniki przed uszkodzeniem, idealna do obwodów o charakterze rezystancyjnym i stosunkowo małych prądach rozruchowych.
• Znamionowa zdolność zwarciowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo instalacji nawet w wymagających warunkach przemysłowych.
• Szerokość 3 modułów: Kompaktowa budowa ułatwia montaż w rozdzielnicach, pozwala zaoszczędzić miejsce dla dodatkowych urządzeń.
• Kompatybilność z systemem HX3 do 125 A: Możliwość optymalnego rozdziału energii dzięki szynom grzebieniowym i dodatkowym akcesoriom (styki pomocnicze, wyzwalacze, napędy DX3).
• Możliwość przyłączania bloków różnicowoprądowych: Pozwala stworzyć kompaktowe zestawy różnicowo-nadprądowe bez konieczności stosowania dodatkowych mostków.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność zarówno w instalacjach domowych, jak i przemysłowych. Posiada certyfikat CE oraz jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S313 z charakterystyką B znajduje zastosowanie w obwodach o stosunkowo małych prądach rozruchowych, gdzie wymagana jest szybka reakcja na zwarcia. Urządzenie sprawdzi się przede wszystkim:

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających urządzenia o charakterze rezystancyjnym (grzejniki, piece, bojlery).
• Jako człon wejściowy w rozdzielnicach przemysłowych przy niewielkich silnikach o ograniczonym prądzie rozruchu.
• W systemach automatyki budynkowej, gdzie wymagana jest selektywna ochrona przed zwarciami.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (powyżej 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowych rozdzielnicach. Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym (63 A) oraz obowiązującymi przepisami. Moment dokręcania zacisków – według dokumentacji producenta. Możliwe jest przyłączanie szyn grzebieniowych (system HX3) oraz szyn sztyftowych. Dopuszcza się instalację dodatkowych styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych z serii DX3.

FAQ

• Czy wyłącznik nadprądowy S313 może współpracować z blokiem różnicowoprądowym? Tak, urządzenie umożliwia bezpośrednie przyłączanie bloków różnicowoprądowych (RCD) z serii DX3, tworząc kompaktowy wyłącznik różnicowo-nadprądowy.
• Jaki jest stopień ochrony tego wyłącznika? W danych katalogowych nie podano stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem).
• Czy można stosować ten wyłącznik w obwodach silnikowych? Charakterystyka B jest zalecana głównie do obwodów o małych prądach rozruchowych. W przypadku silników o większym prądzie rozruchu lepiej sprawdzi się charakterystyka C lub D. Przed zastosowaniem należy sprawdzić zgodność z parametrami silnika.
