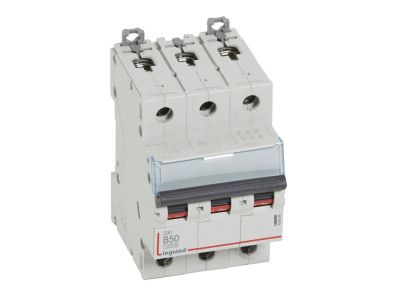

Wyłącznik nadprądowy S313 3P B 50A 10000A serii DX3 | 408996 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii DX3 (numer katalogowy 408996) to trójbiegunowy aparat modułowy o prądzie znamionowym 50 A i charakterystyce B. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia skuteczną ochronę instalacji elektrycznych w warunkach przeciążenia i zwarcia. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 50 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka B: szybkie wyłączanie przy prądach zwarciowych – idealna do zabezpieczania obwodów odbiorników o charakterze rezystancyjnym lub niewielkich silników.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoka skuteczność wyłączania prądów zwarciowych, gwarantująca bezpieczeństwo instalacji w warunkach sieci o dużym potencjale zwarciowym.
• Szerokość 3 modułów (52,5 mm): kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy, ułatwiając montaż w standardowych szafach.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: możliwość integracji z szynami grzebieniowymi, sztyftowymi oraz akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe).

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do zabezpieczania obwodów odbiorczych i rozdzielczych w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, usługowych i przemysłowych. Dzięki charakterystyce B i prądowi 50 A sprawdzi się w obwodach, gdzie nie występują duże prądy rozruchowe.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w instalacjach domowych i biurowych.
• Ochrona linii zasilających urządzenia grzewcze, klimatyzatory, pompy ciepła o małej mocy.
• Jako zabezpieczenie przed zwarciem w tablicach rozdzielczych sterowanych przez styczniki lub przekaźniki.
• W systemach automatyki budynkowej do ochrony odbiorników o charakterze rezystancyjnym (np. ogrzewanie podłogowe).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do mocowania na szynie nośnej TH35 (DIN). Zaleca się dokręcanie zacisków śrubowych z momentem zgodnym z dokumentacją producenta (typ 2 Nm). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 50 A (zalecane min. 10 mm² Cu). Przed montażem należy sprawdzić kompatybilność z systemem szyn grzebieniowych lub bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S313 ma podświetlenie dźwigni? Nie, dźwignia załączająca w kolorze czarnym nie jest podświetlana. Stan załączenia/wyłączenia sygnalizowany jest położeniem dźwigni.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje stopnia ochrony – standardowo aparaty modułowe montowane w rozdzielnicy mają IP20. Dla instalacji w warunkach zwiększonego zapylenia lub wilgoci należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styku? Styk wyłącznika jest normalnie otwarty (NO) – w stanie spoczynku rozwiera obwód. Wyłącznik jest urządzeniem samoczynnym (termiczny i elektromagnetyczny) do ochrony przed przeciążeniem i zwarciem.
