Wyłącznik nadprądowy S313 3P B 4A 10000A serii TX3 | 404122 Legrand

Opis i Kluczowe Cechy

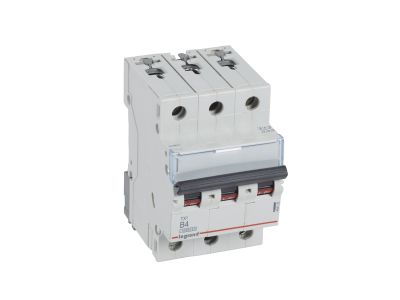

Wyłącznik nadprądowy S313 serii TX3 (symbol 404122) to trójbiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 4 A, przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC 60898-1) zapewnia skuteczne wyłączenie nawet w sieciach o dużym potencjale zwarciowym, co przekłada się na wysoki poziom bezpieczeństwa instalacji. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Charakterystyka B: Gwarantuje wyzwalanie przy prądzie 3–5 krotności prądu znamionowego, co czyni go idealnym do ochrony obwodów z obciążeniem rezystancyjnym i małymi prądami rozruchowymi (oświetlenie, gniazda wtyczkowe).
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe – aparat nie ulegnie uszkodzeniu podczas zwarć w sieci, co minimalizuje ryzyko pożaru i awarii.
• Możliwość rozbudowy o akcesoria serii DX3: Umożliwia dodanie styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów zdalnych, co zwiększa funkcjonalność w systemach automatyki.
• Przystosowany do przyłączania szyn grzebieniowych i sztyftowych: Ułatwia i przyspiesza montaż w rozdzielnicach wielorzędowych – redukuje czas instalacji i zmniejsza ryzyko błędów połączeń.
• Dźwignia załączająca w kolorze czarnym: Wyraźnie oznacza pozycję aparatu (ON/OFF), ułatwiając identyfikację stanu pracy bez konieczności sięgania do dokumentacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 TX3 spełnia wymagania norm IEC/EN 60898-1 (zdolność zwarciowa 10 000 A) oraz IEC/EN 60947-2 (zdolność zwarciowa 16 kA). Posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami dotyczącymi sprzętu elektrycznego. Produkt przeznaczony do montażu w instalacjach zgodnych z aktualnymi przepisami (PN-IEC 60364).

Zastosowanie

Wyłącznik nadprądowy o charakterystyce B i prądzie 4 A sprawdza się w ochronie obwodów o niewielkich prądach rozruchowych, szczególnie w instalacjach mieszkaniowych, biurowych i lekkim przemyśle.

• Ochrona obwodów oświetleniowych (zarówki, świetlówki, LED) przed przeciążeniem i zwarciem.
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach mieszkalnych i biurowych – np. w obwodach komputerów, sprzętu AGD małej mocy.
• Ochrona odbiorników sterowanych przez styczniki lub przekaźniki – np. w szafach sterowniczych automatyki budynkowej.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorowe w systemach TN-C, TN-S, TT.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 TX3 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Aparat mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i warunkami pracy (zalecane 1,5–2,5 mm² dla obwodów 4 A). Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta – zazwyczaj 2–3 Nm. Możliwe jest łączenie szyn grzebieniowych lub sztyftowych – używaj tylko dedykowanych mostków. Nie podłączaj bloków różnicowoprądowych bezpośrednio – aparat nie jest przystosowany do współpracy z modułami RCD.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, wyłącznik nadprądowy S313 TX3 nie jest wyposażony w podświetlenie. Stan załączenia identyfikujesz po położeniu dźwigni (czarna – góra ON, dół OFF).
• Jaki stopień ochrony IP ma aparat? Producent nie podaje konkretnego stopnia IP dla samego wyłącznika. W standardowej rozdzielnicy modułowej aparatura osiąga ochronę IP20 (ochrona przed palcami i ciałami stałymi >12,5 mm). Dla wyższych wymagań stosuj obudowy o odpowiednim IP.
• Dlaczego charakterystyka B jest odpowiednia dla mojego obwodu oświetleniowego? Charakterystyka B wyzwala przy prądzie 3–5 In (12–20 A dla 4 A). Jest wrażliwa na przeciążenia, a jednocześnie odporna na krótkotrwałe prądy rozruchowe typowe dla żarówek i zasilaczy LED, co zapobiega zbędnym wyłączeniom przy jednoczesnym zapewnieniu pełnej ochrony.
