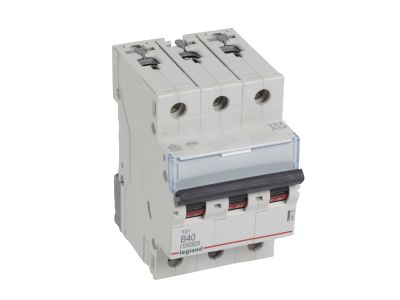

Wyłącznik nadprądowy S313 3P B 40A 10kA serii TX3 | 404130 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii TX3 o symbolu 404130 to trójbiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 40 A, przeznaczony do montażu na szynie TH35. Szerokość 3 modułów (52,5 mm) umożliwia instalację w standardowych rozdzielnicach. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (według IEC 60898-1) oraz 16 kA (według IEC 60947-2) zapewnia skuteczną ochronę w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji.

• Prąd znamionowy 40 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, np. linii zasilających w budynkach mieszkalnych i komercyjnych.
• Charakterystyka B: Gwarantuje wyzwalanie przy prądzie 3–5 krotności prądu znamionowego, idealna do ochrony obwodów o charakterze rezystancyjnym i instalacji oświetleniowych.
• Trójbiegunowa konstrukcja (3P): Przeznaczona do obwodów trójfazowych 400 V, zapewnia jednoczesne rozłączanie wszystkich trzech faz.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych, podwyższająca bezpieczeństwo instalacji.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3. Możliwe również przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy z charakterystyką B znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach niskiego napięcia. Idealnie sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych oraz biurowych.
• Ochrona linii zasilających urządzenia gospodarstwa domowego i małych maszyn (silniki, pompy).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach trójfazowych.
• Zabezpieczanie obwodów sterowania w automatyce budynkowej (przy odpowiednim doborze charakterystyki).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania śrub zaciskowych oraz dobrać przekrój przewodów odpowiednio do prądu znamionowego 40 A, aby uniknąć przegrzewania się połączeń. Przed jakimikolwiek pracami bezwzględnie odłączyć zasilanie.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Dla normy IEC 60898-1 wynosi 10 kA, a dla IEC 60947-2 – 16 kA, przy napięciu 230/400 V~.
• Czy można podłączyć do niego wyłącznik różnicowoprądowy jako moduł dodatkowy? Nie, ten model nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD w rozdzielnicy.
• Czy wyłącznik można rozbudować o akcesoria? Tak, istnieje możliwość dołączenia styków pomocniczych, wyzwalaczy (wzrostowego i napięciowego) oraz napędów silnikowych z serii DX3, a także podłączenia przez szyny grzebieniowe.
