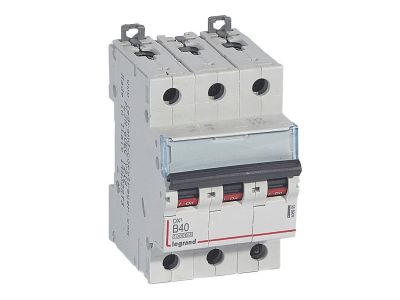

Wyłącznik nadprądowy S313 3P B 40A 10000A serii DX3 | 408995 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P B 40A serii DX3 od Hager (symbol 408995) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 40 A i charakterystyce B, przeznaczone do montażu na szynie TH35. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia skuteczną ochronę w warunkach zwarcia.

• Prąd znamionowy 40 A: Bezpieczne prowadzenie obwodów o znacznym obciążeniu, np. linie gniazd lub silniki, bez ryzyka przegrzania.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach i zwarciu, idealna do zabezpieczania obwodów o charakterze rezystancyjnym lub małych indukcyjnościach.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe, gwarantująca niezawodność i bezpieczeństwo instalacji.
• Szerokość 3 modułów (52,5 mm): Kompaktowa budowa ułatwiająca zabudowę w rozdzielnicach i oszczędność miejsca na szynie TH35.
• Możliwość rozbudowy: Kompatybilność ze stykami pomocniczymi, wyzwalaczami, napędami i blokami różnicowoprądowymi serii DX3 oraz systemem szyn grzebieniowych i sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S313 znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i lekkim przemyśle. Idealnie sprawdza się w:

• Zabezpieczaniu linii zasilających silniki, pompy, sprężarki i inne odbiorniki trójfazowe.
• Ochronie obwodów gniazd i oświetlenia w gospodarstwach domowych i biurach.
• Instalacjach przemysłowych o podwyższonych wymaganiach zwarciowych (16 kA).
• Rozdzielnicach głównych i podrozdzielnicach z systemem optymalnego rozdziału energii HX3 do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 40 A i warunków zwarciowych. Moment dokręcania zacisków oraz zalecany przekrój przewodów – zgodnie z dokumentacją techniczną producenta. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym uruchomieniem sprawdź poprawność połączeń i działanie wyzwalacza.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S313? Charakterystyka B – wyzwalanie przy przeciążeniu w zakresie 3-5 krotności prądu znamionowego, a przy zwarciu poniżej 10 ms. Stosowana do zabezpieczania obwodów o małej indukcyjności.
• Czy można dołączyć do niego blok różnicowoprądowy? Tak, wyłącznik nadprądowy S313 umożliwia przyłączanie dedykowanych bloków różnicowoprądowych z serii DX3, tworząc kompaktowy wyłącznik różnicowoprądowy z nadprądowym (RCBO).
• Jaka jest maksymalna zdolność zwarciowa? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC/EN 60898-1 oraz 16 000 A według normy IEC/EN 60947-2. Wartości te dotyczą napięcia 230/400 V~.
