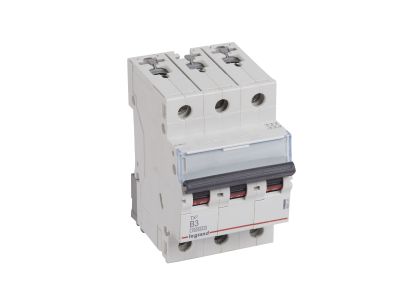

Wyłącznik nadprądowy S313 3P B 3A 10000A serii TX3 | 404121 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P B 3A serii TX3 (symbol 404121) to trójbiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 3 A, przeznaczony do pracy w sieciach 400 V. Zapewnia wysokie bezpieczeństwo dzięki znamionowej zwarciowej zdolności łączeniowej wynoszącej 10000 A według IEC 60898-1 oraz 16 kA według IEC 60947-2. Szerokość 3 modułów (17,5 mm) ułatwia montaż w standardowej rozdzielnicy, a czarna dźwignia załączająca zapewnia wyraźną identyfikację stanu pracy.

• Charakterystyka B i prąd 3 A: Ochrona obwodów o charakterze rezystancyjnym i małych odbiorników (np. oświetlenie, gniazda) – wyzwalanie elektromagnetyczne przy prądach 3–5 krotności prądu znamionowego.
• Trójbiegunowy 400 V~: Zabezpiecza trzy fazy w sieciach trójfazowych, odpowiedni do obwodów 230/400 V.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji i urządzeń.
• Szerokość 3 modułów (17,5 mm): Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, ułatwia rozplanowanie aparatury.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy umożliwiają rozszerzenie funkcjonalności – bez możliwości podłączenia bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S313 TX3 znajduje zastosowanie w rozdzielnicach mieszkaniowych, przemysłowych oraz w automatyce budynkowej, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa obwodów 3-fazowych o niskim poborze prądu.

• Ochrona obwodów oświetleniowych w budynkach użyteczności publicznej i przemysłowych
• Zabezpieczenie linii gniazd wtykowych w instalacjach biurowych i magazynowych
• Ochrona małych odbiorników trójfazowych, takich jak silniki wentylatorów, pomp czy central sterujących
• Zabezpieczenie obwodów sterowania i sygnalizacji w szafach automatyki

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją producenta; przewody dobrać do prądu znamionowego 3 A. Nie podłączać bloków różnicowoprądowych – urządzenie nie jest do tego przystosowane.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? Dla normy IEC 60898-1 wynosi 10000 A, dla IEC 60947-2 – 16 kA (przy napięciu 230/400 V~).
• Czy można do niego podłączyć blok różnicowoprądowy? Nie, wyłącznik nie ma możliwości współpracy z blokami różnicowoprądowymi. Do zabezpieczenia różnicowego należy zastosować odpowiedni wyłącznik różnicowoprądowy.
• Czy można wyposażyć go w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3 – umożliwia to sygnalizację stanu lub zdalne wyłączanie.
