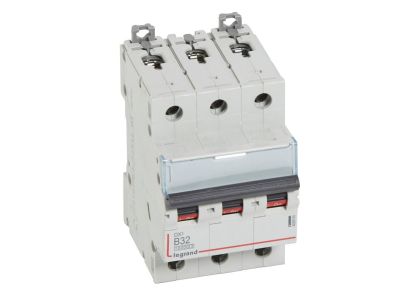

Wyłącznik nadprądowy S313 3P B 32A 10000A serii DX3 | 408994 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii DX3 (numer katalogowy 408994) to trójbiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 32 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2) zapewnia skuteczną ochronę instalacji przy zwarciu. Szerokość 3 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy 32 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniach i zwarciu, dedykowana do ochrony przewodów oraz odbiorników rezystancyjnych (np. oświetlenie).
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: wysoki poziom bezpieczeństwa w sieciach o dużych spodziewanych prądach zwarciowych, zgodnie z normami IEC/EN 60898-1 oraz IEC/EN 60947-2.
• Szerokość 3 modułów (52,5 mm): kompaktowa konstrukcja umożliwiająca efektywne wykorzystanie miejsca w rozdzielnicy.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, a także przyłączyć blok różnicowoprądowy – elastyczne konfiguracje.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z wymaganiami norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE i spełnia europejskie standardy bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S313 DX3 przeznaczony jest do ochrony obwodów końcowych w instalacjach niskiego napięcia. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurach.
• Zabezpieczenie linii zasilających odbiorniki o charakterze rezystancyjnym (np. grzejniki, płyty grzewcze).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach systemu Optymalnego Rozdziału Energii HX3 do 125 A.
• Element instalacji sterowania w automatyce budynkowej, współpracujący z wyzwalaczami i stykami pomocniczymi.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na wsporniku TH35 (szyna DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 32 A. Moment dokręcania zacisków – według dokumentacji producenta (zaleca się użycie klucza dynamometrycznego). Produkt jest przystosowany do przyłączania szyn grzebieniowych lub sztyftowych.

FAQ

• Jaka jest charakterystyka wyzwalania i do jakich obwodów jest zalecana? Charakterystyka B – wyłącznik wyzwala przy przeciążeniu w zakresie 3-5 · I_n. Jest zalecana do obwodów o charakterze rezystancyjnym, takich jak oświetlenie, gniazda ogólnego przeznaczenia oraz urządzenia o niskiej inercji prądowej.
• Czy można podłączyć szyny grzebieniowe zasilające? Tak, konstrukcja wyłącznika umożliwia bezpośrednie przyłączanie szyn grzebieniowych i sztyftowych, co ułatwia rozdzielanie zasilania w rozdzielnicy.
• Jakie opcje dodatkowe można zainstalować? Wyłącznik można rozbudować o styki pomocnicze (sygnalizacja położenia), wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3, a także bezpośrednio przyłączyć moduł różnicowoprądowy.
