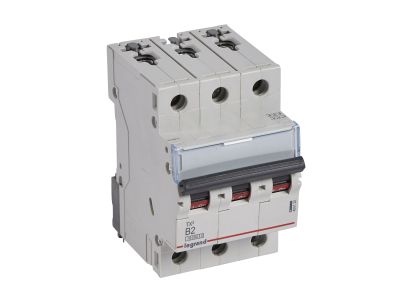

Wyłącznik nadprądowy S313 3P B 2A 10000A serii TX3 | 404120 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 serii TX3 (symbol 404120) to trójbiegunowy aparat modułowy o prądzie znamionowym 2 A i charakterystyce B, przeznaczony do ochrony obwodów przed zwarciem i przeciążeniem w instalacjach 400 V~. Szerokość 3 modułów (52,5 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 000 A (IEC 60947-2) gwarantuje skuteczne przerywanie prądów zwarciowych nawet w wymagających warunkach.

• Prąd znamionowy 2 A, charakterystyka B: Precyzyjna ochrona obwodów o małym obciążeniu – szybkie wyzwalanie przy zwarciu zabezpiecza przewody i odbiorniki przed przegrzaniem.
• Trójbiegunowy (3P) 400 V~: Możliwość jednoczesnego rozłączania wszystkich trzech faz, co zapewnia pełne odcięcie napięcia w obwodzie.
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: Wysoka odporność na zwarcia – urządzenie zachowuje sprawność nawet przy prądach rzędu kilkunastu kiloamperów, co podnosi bezpieczeństwo instalacji.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja umożliwia montaż w standardowych rozdzielnicach, oszczędzając miejsce na dodatkową aparaturę.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze (nadprądowe, podnapięciowe) i napędy – elastyczna rozbudowa funkcji bez konieczności wymiany wyłącznika. Uwaga: brak możliwości dołączania bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii TX3 spełnia wymagania norm IEC 60898-1 (dla instalacji niskiego napięcia) oraz IEC 60947-2 (dla urządzeń przemysłowych). Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach budynkowych oraz przemysłowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki charakterystyce B i prądowi 2 A wyłącznik doskonale sprawdza się w obwodach o charakterze rezystancyjnym i niewielkim obciążeniu, gdzie wymagane jest szybkie zadziałanie przy zwarciu.

• Ochrona obwodów oświetleniowych LED/żarowych oraz gniazd wtyczkowych w instalacjach domowych i biurowych.
• Zabezpieczenie linii sterowniczych w szafach automatyki – impulsy do styczników, przekaźników lub sterowników PLC.
• Ochrona pojedynczych odbiorników o małej mocy (np. wentylatory, pompy małe, zasilacze) w obwodach 230/400 V.
• Stosowanie w rozdzielnicach podrzędnych i końcowych obwodach w budynkach mieszkalnych, użyteczności publicznej oraz lekkim przemyśle.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Sposób podłączenia przewodów – zgodnie z dokumentacją producenta (zalecany moment dokręcania zacisków). Przekrój przewodów dobrać do prądu znamionowego 2 A i warunków środowiskowych. Producent dopuszcza przyłączanie poprzez szyny grzebieniowe lub sztyftowe, a także montaż akcesoriów serii DX3 na dedykowanych miejscach bocznych.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S313? Wyłącznik posiada charakterystykę B – oznacza to, że wyłącza się przy prądzie 3–5 razy większym od prądu znamionowego (ok. 6–10 A). Jest zalecana do obwodów rezystancyjnych (oświetlenie, gniazda) oraz tam, gdzie nie występują duże prądy rozruchowe.
• Jaka jest znamionowa zdolność zwarciowa tego modelu? Dla instalacji domowych (norma IEC 60898-1) wynosi 10 000 A, natomiast dla zastosowań przemysłowych (IEC 60947-2) – 16 000 A, przy napięciu 230/400 V~.
• Czy można do tego wyłącznika dołączyć blok różnicowoprądowy? Nie. Producent nie przewiduje możliwości bezpośredniego dołączenia bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy w obwodzie.
