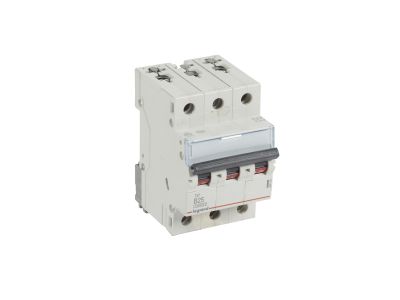

Wyłącznik nadprądowy S313 3P B 25A 10kA serii TX3 | 404128 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 z serii TX3 to trójbiegunowy aparat modułowy o prądzie znamionowym 25 A i charakterystyce B. Przeznaczony do pracy w sieciach 400 V~, oferuje wysoką zdolność zwarciową – 10 kA zgodnie z IEC 60898-1 oraz 16 kA zgodnie z IEC 60947-2. Dzięki szerokości 3 modułów (52,5 mm) pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicy. Montowany na szynie TH35, umożliwia przyłączanie szyn grzebieniowych oraz rozbudowę o akcesoria z serii DX3.

• Prąd znamionowy 25 A i charakterystyka B: Skuteczna ochrona przed przeciążeniem i zwarciem w obwodach o charakterze rezystancyjnym lub mieszanym – minimalizuje ryzyko uszkodzenia instalacji i odbiorników.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa zapewnia bezpieczne wyłączanie prądów zwarciowych nawet w trudnych warunkach sieci.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, co ułatwia projektowanie i rozbudowę instalacji.
• Montaż na szynie TH35 z możliwością przyłączania szyn grzebieniowych: Szybki i ergonomiczny montaż oraz łatwa dystrybucja zasilania bez konieczności stosowania dodatkowych mostków.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Elastyczna konfiguracja umożliwia dostosowanie wyłącznika do wymagań automatyki budynkowej i przemysłowej.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA). Produkt posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zaleca się instalację zgodnie z wymogami norm krajowych.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Dzięki charakterystyce B sprawdza się szczególnie w obwodach bez udarów prądowych. Oto typowe scenariusze użycia:

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona odbiorników przemysłowych o małej do średniej mocy, takich jak silniki małej mocy, urządzenia grzewcze czy sterowniki.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach komercyjnych i przemysłowych.
• Jako zabezpieczenie w systemach automatyki budynkowej (BMS) i sterowania oświetleniem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów dobierz do prądu znamionowego 25 A, zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy dostosować do zaleceń producenta (dane w karcie katalogowej). Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji wewnątrz rozdzielnicy.

FAQ

• Czy wyłącznik nadprądowy S313 jest wyposażony w podświetlenie lub sygnalizację LED? W danych technicznych nie przewidziano podświetlenia. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni.
• Jaki stopień ochrony (IP) ma ten wyłącznik? W dostarczonych danych nie podano konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 w zakresie ochrony przed ciałami stałymi, przy czym ostateczny stopień zależy od obudowy rozdzielnicy.
• Jaką charakterystykę wyzwalania ma wyłącznik – czy jest to tryb pracy impulsowy czy ciągły? Wyłącznik ma charakterystykę B, co oznacza wyzwalanie zwarciowe przy prądzie od 3 do 5 krotności prądu znamionowego (tzn. 75–125 A). Charakterystyka ta dedykowana jest do zabezpieczania obwodów bez wysokich prądów rozruchowych (np. oświetlenie, gniazda). Praca jest ciągła w normalnych warunkach obciążenia.
