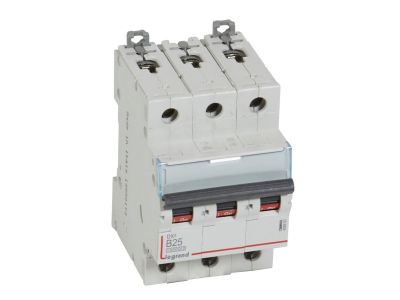

Wyłącznik nadprądowy S313 3P B 25A 10kA serii DX3 | 408993 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P B 25A 10kA serii DX3 (symbol 408993) to trójbiegunowe zabezpieczenie przetężeniowe przeznaczone do montażu na szynie TH35. Dzięki prądowi znamionowemu 25 A i charakterystyce B zapewnia skuteczną ochronę obwodów odbiorczych przed skutkami przeciążeń i zwarć, co przekłada się na bezpieczeństwo instalacji oraz podłączonych urządzeń. Szerokość 3 modułów (52,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 25 A: Zabezpiecza obwody o znacznym obciążeniu, np. gniazda wtykowe czy grupy odbiorników, bez ryzyka przegrzania przewodów.
• Charakterystyka B: Szybkie wyzwalanie w zakresie 3‑5 In – idealna do ochrony linii z małymi prądami udarowymi (obwody oświetleniowe, gniazdowe).
• Znamionowa zdolność zwarciowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka skuteczność przerywania prądów zwarciowych, co gwarantuje niezawodną ochronę nawet w trudnych warunkach sieci.
• Szerokość 3 moduły (52,5 mm): Kompaktowa budowa ułatwia instalację w rozdzielnicach o ograniczonej ilości miejsca.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – elastyczne dopasowanie do wymagań instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i jakości.

Zastosowanie

Trójbiegunowy wyłącznik S313 z charakterystyką B sprawdza się w różnorodnych instalacjach niskiego napięcia – zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Stosowany jest przede wszystkim do:

• Ochrony obwodów gniazd wtykowych i odbiorników ogólnego przeznaczenia (np. w biurach, sklepach, magazynach).
• Zabezpieczania linii oświetleniowych o obciążeniu 25 A.
• Rozdzielnic głównych i podrozdzielnic, gdzie wymagana jest charakterystyka B oraz wysoka zdolność zwarciowa.
• Instalacji z możliwością rozbudowy o wyzwalacze i akcesoria sygnalizacyjne (sterowanie, alarmy).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Aparat mocuje się na szynie DIN TH35, a szerokość 3 modułów (52,5 mm) wymaga zachowania odpowiednich odstępów wentylacyjnych. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym (25 A) oraz obowiązującymi normami. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta; zaleca się użycie narzędzi z ogranicznikiem momentu.

FAQ

• Czy wyłącznik S313 można stosować w instalacjach trójfazowych? Tak, jest to wyłącznik trójbiegunowy (3P) przystosowany do napięcia 230/400 V~, dlatego znajduje zastosowanie w obwodach trójfazowych.
• Jakie akcesoria można do niego dołączyć? Z serii DX3 dostępne są styki pomocnicze (sygnalizacja położenia), wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe. Umożliwiają one zdalne sterowanie, rozłączanie awaryjne i ochronę różnicową.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy prądzie 3–5 In, co czyni ją odpowiednią dla obwodów o niskim prądzie udarowym (gniazda, oświetlenie). Charakterystyka C (5–10 In) stosowana jest przy odbiornikach o większym udarze, np. silnikach. Wybór zależy od rodzaju chronionego obciążenia.
