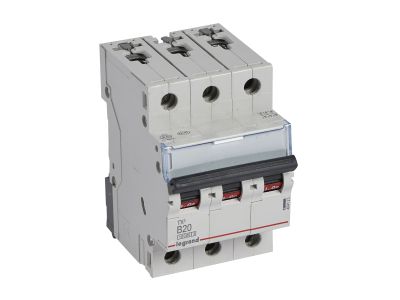

Wyłącznik nadprądowy S313 3P B 20A 10kA serii TX3 | 404127 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 z serii TX3 to trójbiegunowy (3P) aparat zabezpieczający o prądzie znamionowym 20 A i charakterystyce B. Przeznaczony do pracy w sieciach 400 V~, zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń oraz zwarć. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC 60898-1 oraz 16 000 A według IEC 60947-2, co gwarantuje niezawodne wyłączanie nawet w warunkach wysokiego prądu zwarciowego. Modułowa konstrukcja o szerokości 3 modułów (3 x 17,5 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Trójbiegunowy (3P) 400 V~: Zabezpiecza jednocześnie trzy fazy w sieciach trójfazowych, idealny do obwodów oświetleniowych, gniazd wtyczkowych i odbiorników o małym prądzie rozruchowym.
• Charakterystyka B (20 A): Wyzwalanie przy 3–5 krotności prądu znamionowego – dedykowana do obwodów z rezystancyjnymi odbiornikami oraz instalacji, w których nie występują duże prądy rozruchowe.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania zwarć zapewnia bezpieczeństwo instalacji i ciągłość zasilania.
• Szerokość 3 modułów (17,5 mm): Kompaktowe wymiary pozwalają oszczędzić miejsce w rozdzielnicy przy jednoczesnym zachowaniu pełnej funkcjonalności.
• Montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych/sztyftowych: Szybki i uporządkowany montaż, łatwe łączenie z innymi aparatami modułowymi. Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC 60947-2 (16 000 A przy 230/400 V~). Posiada certyfikat CE, gwarantujący zgodność z obowiązującymi dyrektywami europejskimi. Produkt przeznaczony do instalacji niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S313 3P B 20A znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych jako zabezpieczenie nadprądowe. Charakterystyka B sprawdza się szczególnie w obwodach o charakterze rezystancyjnym oraz tam, gdzie prądy rozruchowe są niewielkie.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników takich jak grzejniki, piekarniki, pompy ciepła i inne urządzenia bez silników.
• Jako zabezpieczenie główne w rozdzielnicach podrzędnych w obwodach trójfazowych.
• Stosowanie w instalacjach przemysłowych o małym udziale silników – ochrona sterowników, systemów automatyki.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 20 A oraz warunkami obciążenia. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie szyn grzebieniowych lub sztyftowych. Nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych – w razie potrzeby stosować oddzielny wyłącznik różnicowoprądowy.

FAQ

• Czy wyłącznik nadprądowy S313 jest podświetlany? Nie, wyłącznik nadprądowy nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem dźwigni (czarna dźwignia załączająca).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowa aparatura modułowa montowana wewnątrz rozdzielnicy osiąga zwykle IP20 od strony frontu. Dokładne dane znajdują się w dokumentacji technicznej urządzenia.
• Jaki jest tryb pracy styku – czy to styk zwierny? Wyłącznik nadprądowy działa jako wyłącznik automatyczny z biegunami normalnie zamkniętymi (w stanie spoczynku styki są zamknięte). Charakterystyka B określa próg wyzwalania: 3–5 krotności prądu znamionowego (20 A) dla przeciążeń oraz szybkie wyzwalanie przy zwarciu.
