Wyłącznik nadprądowy S313 3P B 20A 10kA serii DX3 | 408992 Legrand

Opis i Kluczowe Cechy

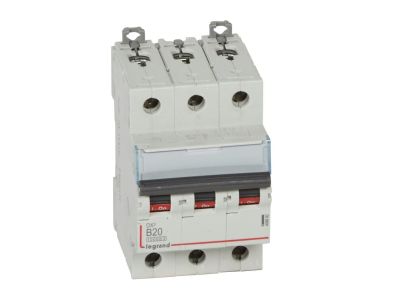

Wyłącznik nadprądowy S313 3P B 20A 10kA z serii DX3 (numer katalogowy 408992) to trójbiegunowy wyłącznik o charakterystyce B, przeznaczony do ochrony przewodów i odbiorników przed zwarciami oraz przeciążeniami w instalacjach niskiego napięcia. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) i 16 000 A (wg IEC/EN 60947-2) zapewnia skuteczne przerywanie prądów zwarciowych. Szerokość 3 modułów (52,5 mm) umożliwia zabudowę w standardowej rozdzielnicy na szynie TH35.

• Prąd znamionowy 20 A i charakterystyka B: gwarantuje selektywną ochronę w obwodach z odbiornikami rezystancyjnymi i małym prądem rozruchowym, minimalizując ryzyko zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): zapewnia skuteczne wyłączenie prądów zwarciowych, chroniąc instalację przed uszkodzeniami termicznymi i dynamicznymi.
• Montaż na wsporniku TH35 (szyna DIN) z możliwością przyłączania szyn grzebieniowych: ułatwia szybki i uporządkowany montaż w rozdzielnicy.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/zanikowe oraz napędy z serii DX3: rozszerza funkcjonalność o zdalne sterowanie i sygnalizację stanu pracy.
• Możliwość przyłączania bloków różnicowoprądowych: umożliwia integrację ochrony przeciwporażeniowej w jednej obudowie.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 dla wyłączników do instalacji domowych i podobnych oraz IEC/EN 60947-2 dla wyłączników stosowanych w przemyśle. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w rozdzielnicach elektrycznych budynków mieszkalnych, biurowych i przemysłowych.

• Ochrona obwodów oświetleniowych, gniazd wtykowych i odbiorników w instalacjach o napięciu 230/400 V AC.
• Jako zabezpieczenie nadprądowe w systemach automatyki budynkowej i sterowania (styczniki, przekaźniki, sterowniki PLC).
• Stosowany w tablicach rozdzielczych do rozdziału energii z kompatybilnym Systemem Optymalnego Rozdziału Energii HX3 do 125 A.
• W obwodach wymagających charakterystyki B – ochrona przewodów o małym przekroju (np. 1,5 mm²) przed przeciążeniem i zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na wsporniku TH35 (szyna DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i obciążalnością. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność podłączenia i działanie wyłącznika.

FAQ

• Czy wyłącznik nadprądowy S313 ma podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Dźwignia załączająca jest w kolorze czarnym, a stan pracy sygnalizowany jest położeniem dźwigni.
• Jaki stopień ochrony IP ma ten wyłącznik? W danych producenta nie podano stopnia ochrony. Standardowo wyłączniki nadprądowe montowane w rozdzielnicach mają stopień IP20 dla części izolacyjnych, jednak dla konkretnego modelu należy sprawdzić dokumentację techniczną.
• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka B – wyzwalanie następuje przy prądzie 3–5 krotności prądu znamionowego (20 A). Przeznaczona do ochrony przewodów i odbiorników o charakterze rezystancyjnym lub małym prądzie rozruchowym.
