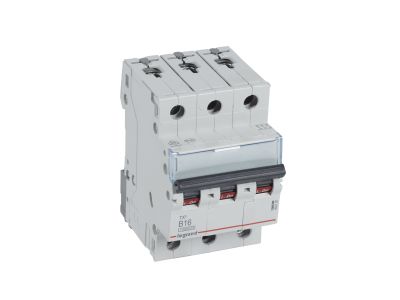

Wyłącznik nadprądowy S313 3P B 16A 10kA serii TX3 | 404126 Legrand

Opis i Kluczowe Cechy

Trójbiegunowy wyłącznik nadprądowy S313 (symbol 404126) z serii TX3 o charakterystyce B i prądzie znamionowym 16 A to niezawodne zabezpieczenie obwodów odbiorczych. Dzięki zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) i 16 kA (IEC 60947-2) zapewnia wysoką ochronę przy różnych typach zwarć, a szerokość 3 modułów (52,5 mm) oszczędza miejsce w rozdzielnicy. Montowany na szynie TH35, umożliwia łatwą integrację z akcesoriami serii DX3.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach o obciążeniu do 16 A, chroniąc przed przeciążeniem i zwarciem.
• Charakterystyka B: Szybkie wyłączenie przy prądzie 3–5×Iₙ, idealne do zabezpieczania urządzeń elektronicznych i obwodów z krótkimi przewodami.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych, podnosząca poziom bezpieczeństwa instalacji.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja – oszczędność miejsca w szafie rozdzielczej, ułatwia uporządkowanie rozdzielnicy.
• Montaż na szynie TH35 i możliwość rozbudowy: Szybki montaż w standardzie DIN; możliwość podłączenia szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S313 przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach elektrycznych niskiego napięcia. Charakterystyka B sprawdza się szczególnie w obwodach, w których występują urządzenia elektroniczne oraz krótkie przewody.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych oraz biurach.
• Zabezpieczanie obwodów sterowania i automatyki w obiektach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik nadprądowy dla linii odbiorczych.
• Możliwość wykorzystania w instalacjach tymczasowych i budowlanych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem wszelkich prac bezwzględnie odłączyć napięcie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S313? Charakterystyka B oznacza wyzwalanie przy prądzie 3–5 razy większym od prądu znamionowego (16 A). Stosowana jest tam, gdzie mogą występować zwarcia o niskim prądzie, np. w obwodach z urządzeniami elektronicznymi.
• Czy wyłącznik można rozbudować o akcesoria? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3. Pozwala to na zdalne sygnalizowanie stanu pracy lub dodatkowe funkcje sterujące.
• Jaką zdolność zwarciową ma ten wyłącznik? Zgodnie z normą IEC 60898-1 wynosi 10 kA, a według IEC 60947-2 – 16 kA. Oba parametry są podane dla napięcia 230/400 V~.
