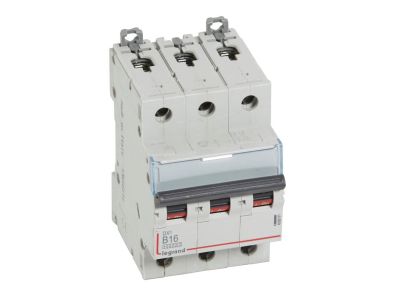

Wyłącznik nadprądowy S313 3P B 16A 10000A serii DX3 | 408991 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 o symbolu 408991 z serii DX3 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i charakterystyce B. Przeznaczony do pracy w sieciach 400 V~, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w obwodach o charakterze rezystancyjnym lub z niskimi prądami rozruchowymi. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – idealny do zabezpieczania linii oświetleniowych, gniazd wtyczkowych i odbiorników o mocy do 11 kW (dla 400 V).
• Charakterystyka B: wyzwalanie przy 3–5 krotności prądu znamionowego, co zapewnia selektywność w obwodach o małym prądzie rozruchowym i chroni przewody przed zwarciami.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe, gwarantująca niezawodność nawet w wymagających warunkach sieci.
• Montaż na wsporniku TH35: szybka i pewna instalacja w standardowej rozdzielnicy modułowej, bez potrzeby użycia dodatkowych akcesoriów.
• Kompatybilność z systemem HX3 do 125 A: możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych oraz wyposażania w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3 – elastyczne rozszerzanie funkcjonalności.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami europejskimi dla aparatury modułowej.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy z charakterystyką B znajduje zastosowanie w instalacjach budynkowych, przemysłowych i komercyjnych, gdzie wymagana jest ochrona obwodów odbiorczych. Dzięki kompaktowej budowie i szerokiej kompatybilności sprawdza się w wielu scenariuszach:

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona linii zasilających odbiorniki o niskim prądzie rozruchowym, takie jak grzejniki, piece, urządzenia AGD.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia nadprądowego w instalacjach TN-S, TN-C-S.
• Integracja z systemem optymalnego rozdziału energii HX3 w celu tworzenia przejrzystych i bezpiecznych rozdzielnic modułowych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony minimum IP20. Przekrój przyłączanych przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta (zalecane: 1–25 mm², moment ok. 2 N·m). Dozwolone jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie wolno używać wyłącznika jako głównego wyłącznika izolacyjnego.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S313? Zgodnie z normą IEC/EN 60898-1 wynosi 10 000 A dla napięcia 230/400 V~, a według IEC/EN 60947-2 – 16 kA (dla tych samych napięć). Wartości te zapewniają bezpieczne wyłączanie nawet w przypadku dużych prądów zwarciowych.
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów z serii DX3, a także bloków różnicowoprądowych – dzięki temu można rozbudować funkcjonalność rozdzielnicy.
• Jakie jest przeznaczenie charakterystyki B? Charakterystyka B (zakres wyzwalania 3–5 In) jest zalecana do zabezpieczania obwodów o charakterze rezystancyjnym, takich jak oświetlenie, gniazda wtyczkowe czy urządzenia grzewcze, gdzie prąd rozruchowy nie przekracza kilkukrotności prądu znamionowego.
