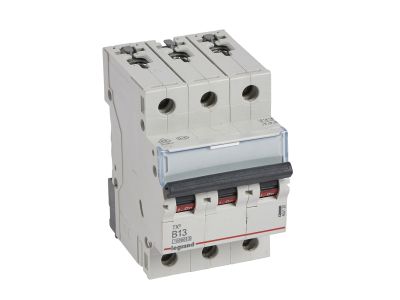

Wyłącznik nadprądowy S313 3P B 13A 10000A serii TX3 | 404125 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 3P B 13A o zdolności zwarciowej 10 000 A z serii TX3 to kompaktowe urządzenie do ochrony obwodów elektrycznych. Dzięki trójbiegunowej konstrukcji i charakterystyce B zapewnia skuteczną ochronę instalacji przed przeciążeniami i zwarciami w sieciach niskiego napięcia. Produkt przeznaczony do montażu na szynie DIN TH35.

• Charakterystyka B: wyzwalanie dla prądów zwarciowych w zakresie 3–5× In – idealna do obwodów z odbiornikami o niskim prądzie rozruchowym (oświetlenie, gniazda ogólnego przeznaczenia).
• Prąd znamionowy 13 A: bezpieczne obciążenie obwodu bez ryzyka przegrzania aparatu przy długotrwałej pracy.
• Zdolność zwarciowa 10 kA: wysoka odporność na prądy zwarciowe, gwarantująca skuteczne przerwanie obwodu w warunkach awaryjnych.
• 3 bieguny (3P): umożliwia jednoczesną ochronę trzech faz w sieciach trójfazowych, upraszczając instalację i zwiększając selektywność zabezpieczeń.
• Seria TX3: sprawdzona linia aparatury modułowej o zwartej konstrukcji, łatwa w montażu i konserwacji.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii TX3 spełnia wymagania europejskich norm dotyczących aparatury zabezpieczeniowej niskiego napięcia oraz posiada certyfikat CE. Produkt zgodny ze standardami DIN umożliwiającymi stosowanie w rozdzielnicach modułowych.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach mieszkaniowych, biurowych oraz lekkiego przemysłu. Sprawdza się tam, gdzie wymagane jest niezawodne zabezpieczenie przed zwarciem i przeciążeniem.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających urządzenia biurowe i klimatyzację.
• Stosowanie w tablicach rozdzielczych obiektów użyteczności publicznej i małych zakładach produkcyjnych.
• Ochrona trójfazowych odbiorników (np. silników o niskim prądzie rozruchowym) w połączeniu z odpowiednim stycznikiem lub przekaźnikiem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami instalacji. Momenty dokręcania zacisków oraz parametry przyłączy należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Posiada charakterystykę B – wyzwala przy prądzie zwarciowym od 3 do 5 krotności prądu znamionowego. Zalecany do obwodów o małych prądach rozruchowych.
• Jaka jest maksymalna zdolność zwarciowa? Zdolność zwarciowa wynosi 10 000 A (10 kA) – wystarczająca do większości zastosowań w instalacjach niskiego napięcia.
• Czy wyłącznik można montować w rozdzielnicy domowej? Tak, wyłącznik przeznaczony jest do montażu na szynie DIN TH35 w standardowych rozdzielnicach modułowych. Należy jednak przestrzegać warunków środowiskowych (stopień ochrony IP – typowo IP20 w rozdzielnicy) oraz zaleceń producenta.
