Wyłącznik nadprądowy S313 3P B 13A 10000A serii DX3 | 408990 Legrand

Opis i Kluczowe Cechy

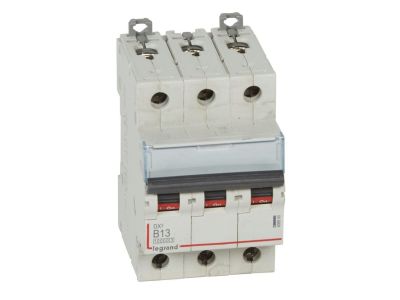

Wyłącznik nadprądowy S313 3P B 13A serii DX3 (numer katalogowy 408990) przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Trójbiegunowa konstrukcja o napięciu 400 V~ zapewnia kompleksową ochronę w instalacjach trójfazowych. Charakterystyka B oraz wysoka zdolność zwarciowa gwarantują niezawodne działanie w standardowych warunkach eksploatacji. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 13 A: Bezpieczna praca w obwodach o średnim obciążeniu skutecznie chroni instalację przed przeciążeniem i zwarciem.
• Zdolność zwarciowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoki poziom bezpieczeństwa – gwarantuje szybkie i skuteczne wyłączenie w warunkach zwarcia.
• Charakterystyka B: Szybkie wyzwalanie w zakresie 3–5 In, optymalne dla obwodów z odbiornikami rezystancyjnymi (oświetlenie, gniazda) i niewielkimi silnikami.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w standardowych rozdzielnicach modułowych.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe umożliwiają elastyczną konfigurację systemu ochrony.

Zgodność z Normami

Wyłącznik nadprądowy S313 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S313 3P B 13A znajduje zastosowanie w instalacjach niskiego napięcia do ochrony obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych. Dzięki charakterystyce B jest szczególnie polecany do obwodów, w których nie występują duże prądy rozruchowe.

• Ochrona obwodów oświetlenia i gniazd wtyczkowych w budynkach.
• Zabezpieczenie obwodów sterowania (styczniki, przekaźniki) w szafach rozdzielczych.
• Ochrona obwodów grzewczych i wentylacyjnych o niewielkim charakterze indukcyjnym.
• Element systemu Optymalnego Rozdziału Energii HX3 – kompatybilny z szynami grzebieniowymi i akcesoriami tej serii.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy modułowej. Szerokość 3 modułów (52,5 mm) – zachowaj odpowiednie odstępy dla wentylacji. Dokręcaj zaciski śrubowe momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego 13 A (zalecane min. 1,5 mm² Cu). Po montażu sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S313? Charakterystyka B oznacza wyzwalanie przy prądzie 3–5 krotności prądu znamionowego (In). Jest przeznaczona do obwodów odbiorników o charakterze rezystancyjnym lub słabo indukcyjnym, gdzie prąd rozruchowy nie przekracza kilkukrotności prądu roboczego.
• Czy wyłącznik można montować na szynie DIN? Tak, wyłącznik przystosowany jest do montażu na szynie TH35 (DIN) zgodnie ze standardem montażu aparatury modułowej.
• Jaką zdolność zwarciową ma ten model? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według normy IEC/EN 60898-1 oraz 16 kA według normy IEC/EN 60947-2 dla napięcia 230/400 V~.
